UCS512C0 10段30灯 5050RGB 12V

  Led灯带是指把LED组装在带状的FPC(柔性线路板)或PCB硬板上,因其产品形状象一条带子一样而得名。LED全彩灯条又名LED幻彩灯条,LED数码灯条, 像素灯条, 英文名为:LED pixel strips,可以实现追逐,流水,幻彩,显示效果等。因为使用寿命长(一般正常寿命在3~5万小时),又非常节能和绿色环保而逐渐在各种装饰行业中崭露头角。


产品优点

1、采用SMD5050rgb  LED作为光源,具有显色指数高,光衰小,光色纯,无重影等特点;

2、绿色环保无污染,不含铅、汞等污染元素,对环境没有任何污染;

3、显色性好,对实物颜色的呈现更真切,各种光色可选,能满足不同环境的需求,消除了传统灯具色温偏高或偏低引起的压抑情绪,使视觉倍感舒适,提高了人们的工作效率;

  4、装饰效果佳,采用特殊的表面处理工艺,外观新颖,安装简单,拆卸方便。



项目详情

一、产品参数

产品类型

5050RGB 512系列幻彩灯条

灯带型号

UCS512C0-5050RGB-30D-12V

IC型号

UCS512C0

工作电压

DC12V

功率

7.2W/M

板宽、板厚

12MM  2盎司

显示灰度等级

256

灯珠数量

30灯/米

IC数量

2个512IC带10个TTL/M

工作温度

-25°C---80°C

工作寿命

30KH

板材颜色

白板

发光颜色

全彩/通过512控制器能实现任意颜色 任意效果

数据传输速率

800K/S

防水等级

裸板-不防水

滴胶-IP65

套管-IP67

灌胶-IP68

产品特色

DMX512 协议系列 编程写址 8支脚5线路

包装

5米/盘 卷盘固定 防静电袋包装



二、IC介绍

1、控制原理:一个512IC带五个TTL控制15LED组成一个回路(一组),控制器通过控制IC对FPCB里面的电路进行控制,从而控制LED灯条变化不同的效果;如闪烁,追逐,跳变,顺时针跑马,逆时针跑马,单色跑马,变色跑马,单颗追逐从头到尾,流水,模拟闪电等;也可以根据客户需要,自行编写,编写出所有想要的效果。

2、环保安全:采用优质高亮SMD5050RGB灯珠,具有耗电小、产生热量小、无眩光,耐冲击等,低压直流12V供电,安全可靠性更高。

3、UCS512C0是512差分并联协议解码IC,带解码转发功能,可通过DO口转换成单线归零码信号,UCS512C0 解码技术精准解码DMX512信号,可兼容并拓展512协议信号,UCS512C0对传输频率在200K-500K以内的DMX512信号完全自适应解码,无需进行任何速度设置,寻址可达4096通道。UCS512C0内置E2PROM,无需外接,同时支持在线写码。它主要为建筑物装饰和舞台灯光效果LED照明系统而设计,适合于需要并接的LED照明系统,某一个芯片的异常完全不影响其他芯片的正常工作,维护简单方便。

4、脚位图


5、脚位说明


UCS512C0

序号

符号



1

GND

2

PO

地址写码线输出

3

DO

解码转发通道,可控制我公司 19  29 系列 IC

4

TST

测试脚,内置下拉

5

PI

地址写码线输入,内置上拉

6

A

差分信号,正,内置上拉

7

B

差分信号,负,内置下拉

8

VDD

电源端,内置 5V 稳压管



6、电气特性(如无特殊说明,Ta  4 0   8 5  Vss 0 V, Vdd 4.5  5.5 V

参数

符号

最小

典型

最大

单位

测试条件

低电平输出电流

Iol

10

-

-

mA

Vo  0.4V,DO,PO

高电平输出点流

Ioh

10

-

-

mA

Vo  4V,DO,PO

输入电流

Ii

-

-

±1

µA


差分输入共模电压

Vcm



12

V


差分输入电流

Iab



28

uA

VDD=5V

差分输入临限电压

Vth

-0.2


0.2

V

0<Vcm<12V

差分输入迟滞电压



70


mV

Vcm=0V

差分输入阻抗

Rin


280


A,B 线对地

高电平输入电压

Vih

0.7Vdd

-


V

PI

低电平输入电压

Vil

-

-

0.3Vdd

V

PI

动态电流损耗

IDDdyn

无负载


4

mA

VDD=5

消耗功率

PD


400


mW

Ta=25℃)

热阻值

Rth(j-a)


80

190

℃/W




三、灯珠介绍

1、包装尺寸


2、电性与光学特征

项目

符号

测试条件

价值

单位

Min.

Max.

Typ.

正向电压

Vf

R



IF=20mA

2.0

2.4

---

V

G

3.0

3.4

---

V

B

3.0

3.4

---

V

发光强度

IV

R



IF=20mA

700

1000

---

mcd

G

1500

2000

---

mcd

B

300

500

---

mcd

优势波长



WLD

R





IF=20mA

619

625

---

nm



G

515

520

---

nm

520

525

---

nm

B

462.5

467.5

---

nm

反向电流

VR=5V

IR

---

10

---

uA

视角

2Θ1/2

IF=20mA

---

---

120

Deg

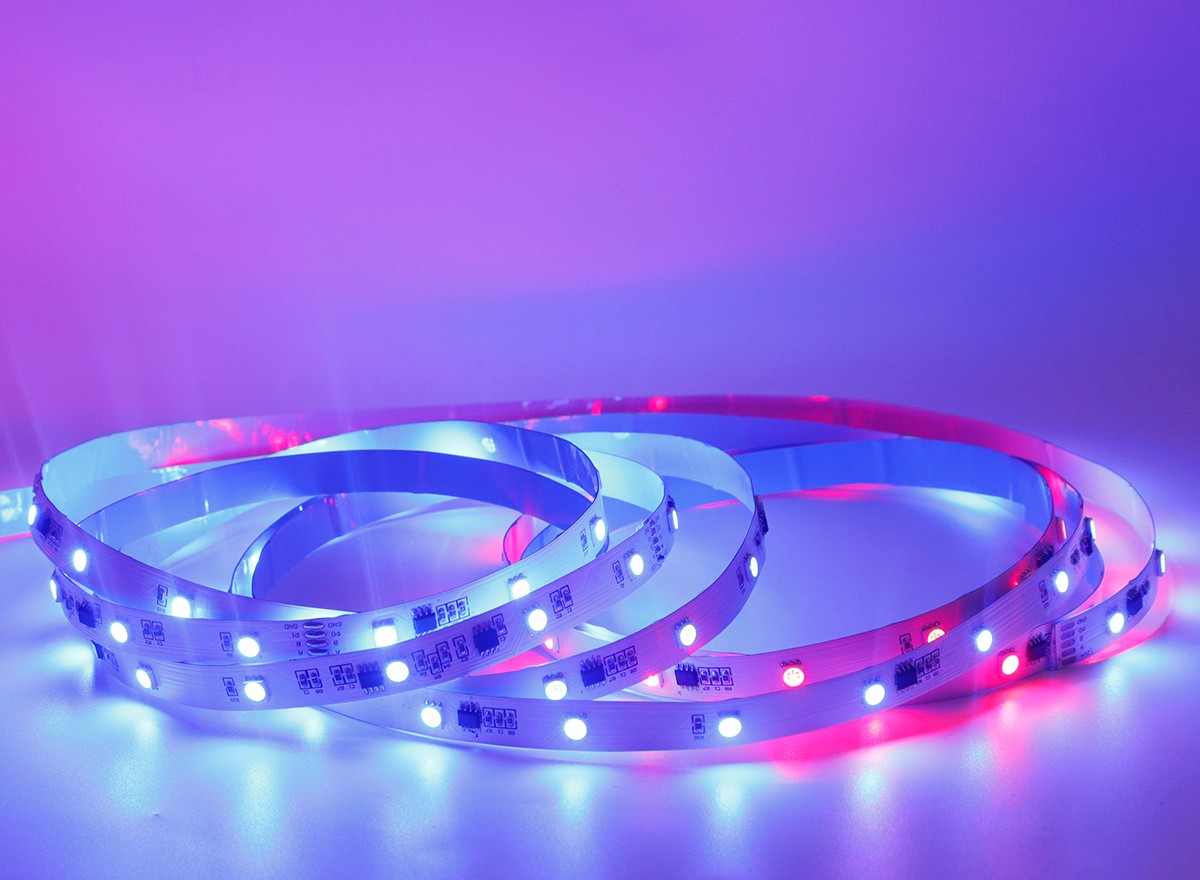

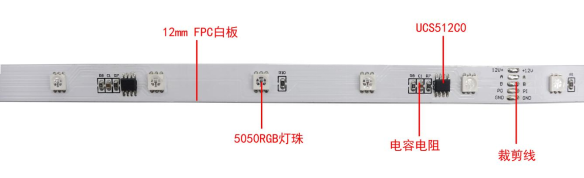

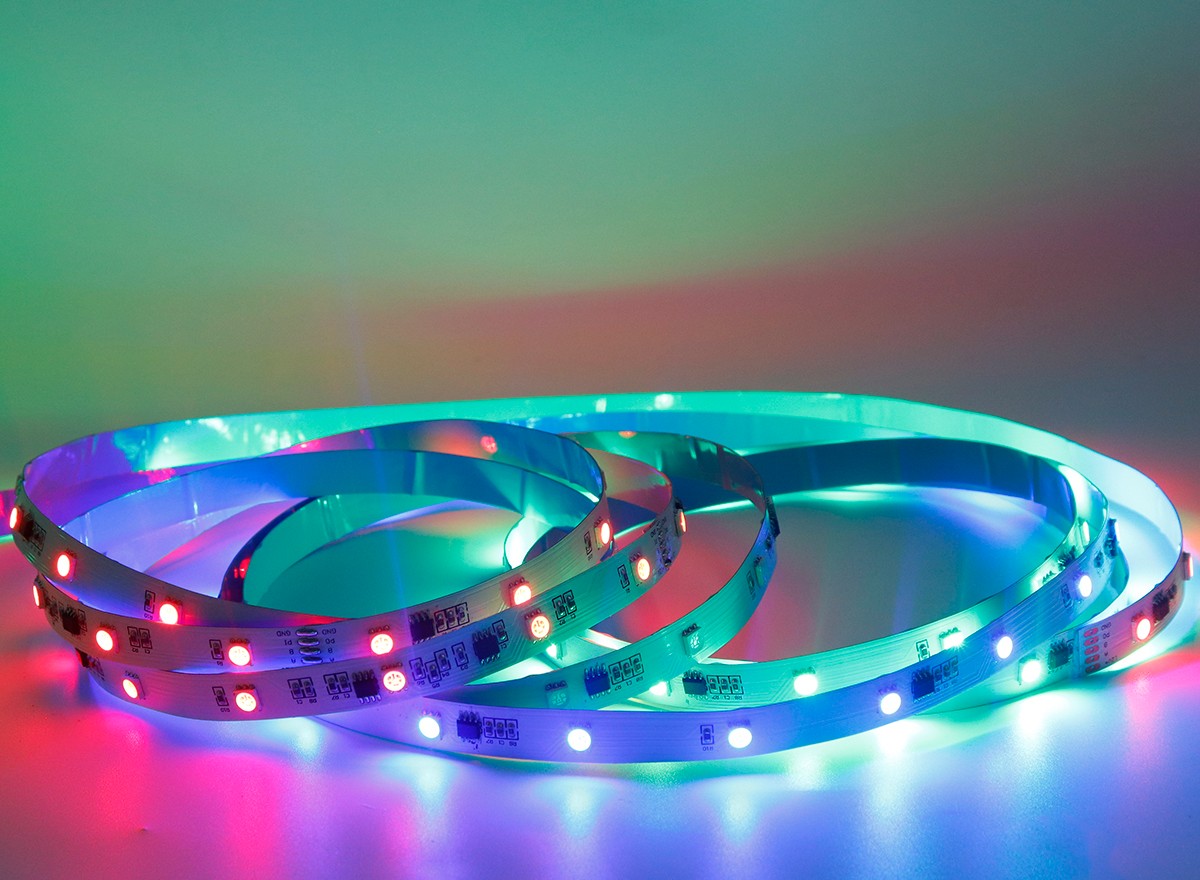

四、实物展示


80c5723079cb46c58bc2dee7aff1ab57.png 5a378bff383eeb33d39c4348e7c6949c.png 095413e52fb06ad4f3fc29dc8d280327.png

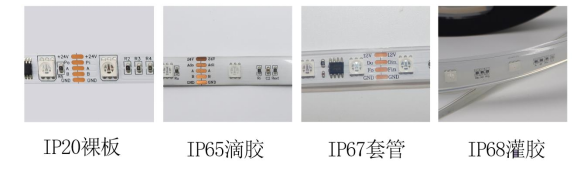

五、防水分类


六、产品优点及使用场合

1、采用SMD5050rgb LED作为光源,具有显色指数高,光衰小,光色纯,无重影等特点;

2、绿色环保无污染,不含铅、汞等污染元素,对环境没有任何污染;

3、显色性好,对实物颜色的呈现更真切,各种光色可选,能满足不同环境的需求,消除了传统灯具色温偏高或偏低引起的压抑情绪,使视觉倍感舒适,提高了人们的工作效率;

4、装饰效果佳,采用特殊的表面处理工艺,外观新颖,安装简单,拆卸方便,适用范围广如:

室内照明:商铺等室内商业氛围照明、汽车装饰、楼梯走廊家居装饰照明。

氛围照明:酒吧、KTV、咖啡馆灯娱乐场所

户外照明:大楼外墙、建筑小品装饰、水下照明工程

广告照明:广告字体的背光源、灯箱、发光字、发光招牌


七、光效控制与接线

1、控制器:LED全彩灯带,要想切换光效,必须配备幻彩控制器。而每个控制器的控制距离不一样,一般而言,简易控制器的控制距离为10到15米,遥控控制器的控制距离为15到20米,最长可以控制到30米距离。如果LED灯带的连接距离较长,超过控制器控制距离则需要使用控制器串联方式进行分控

2、电源 + 控制器 + 灯条接线线路图


3、压差


压差实测数据(5米)

 光色

距离

1米

2米

3米

4米

5米

通道一

10.87V

10.7V

10.52V

10.38V

10.36V

通道二

10.82V

10.57V

10.40V

10.31V

10.30V

通道三

10.80V

10.59V

10.41V

10.32V

10.28V

全白

10.15V

9.74V

9.47V

9.32V

9.36V



4、灯带裁剪:灯带为151剪,每组灯可裁剪口为0.5M,每一组灯之间的焊盘处为剪刀口,可在焊盘处剪接。


八、安装注意事项

1.LED灯带是静电敏感产品,应采取措施避免静电,诸如在使用过程中带静电手环或防静电手套,所有的装置、设备仪器接地线。建议对组装后的LED灯带进行测试,确认LED灯带是否收到静电的破坏,确认方可参考如下:低电流或低电压下,LED不能点亮或亮度较其他LED明显偏暗为缺陷品。

2.LED灯带供电电压为12V,过长使用(超过5米)压降上升,导致尾部供电电压不足,造成LED亮度不均匀,建议添加电源补电。

3.LED灯带自带双面胶,粘贴前保证表面平整、干净无油。

九、包装展示

3d66efa0ec4a52a0cfceb5a8ddd52689.png   d9385f939c022ec300d91629d8c386e4.png   e13b703cc5b1ff1aeb6a6d2472713c8e.png

5米/盘 (可定制长度)、防潮静电袋包装,整齐装箱出货。
