UCS12B3 5050RGB 10段60灯 24V

  Led灯带是指把LED组装在带状的FPC(柔性线路板)或PCB硬板上,因其产品形状象一条带子一样而得名。LED全彩灯条又名LED幻彩灯条,LED数码灯条, 像素灯条, 英文名为:LED pixel strips,可以实现追逐,流水,幻彩,显示效果等。因为使用寿命长(一般正常寿命在3~5万小时),又非常节能和绿色环保而逐渐在各种装饰行业中崭露头角。

产品优点

1、采用SMD5050rgb  LED作为光源,具有显色指数高,光衰小,光色纯,无重影等特点;

2、绿色环保无污染,不含铅、汞等污染元素,对环境没有任何污染;

3、显色性好,对实物颜色的呈现更真切,各种光色可选,能满足不同环境的需求,消除了传统灯具色温偏高或偏低引起的压抑情绪,使视觉倍感舒适,提高了人们的工作效率;

    4、装饰效果佳,采用特殊的表面处理工艺,外观新颖,安装简单,拆卸方便


项目详情

一、产品参数

产品类型

外置5050RGB 512系列幻彩灯条

灯带型号

UCS512B3-5050RGB -60D-24V

IC型号

UCS512B3

工作电压

DC24V

功率

14.4W/M

板宽、板厚

10MM  2盎司

显示灰度等级

256

灯珠数量

60灯/米

IC数量

10个IC/米、10个像素点/米——一拖六(1个IC带6个灯珠)

工作温度

-25°C---80°C

工作寿命

30KH

板材颜色

白板

发光颜色

全彩/通过512控制器能实现任意颜色 任意效果

数据传输速率

800K/S

防水等级

裸板-不防水

滴胶-IP65

套管-IP67

灌胶-IP68

产品特色

8脚DMX512协议4线路 编程写址

包装

5米/盘 卷盘固定 防静电袋包装



二、IC介绍

1、控制原理:一个IC控制六颗LED组成一个回路(一组),控制器通过控制IC对FPCB里面的电路进行控制,从而控制LED灯条变化不同的效果;如闪烁,追逐,跳变,顺时针跑马,逆时针跑马,单色跑马,变色跑马,单颗追逐从头到尾,流水,模拟闪电等;也可以根据客户需要,自行编写,编写出所有想要的效果。

2、环保安全:采用优质高亮SMD5050RGB灯珠,具有耗电小、产生热量小、无眩光,耐冲击等,低压直流24V供电,安全可靠性更高。

3、UCS512B3是DMX512单线并联协议LED驱动芯片,可选择3通道高度恒流输出,UCS512B3解码技术精准解码DMX512信号,可兼容并拓展512协议信号,UCS512B3对传输频率在250K-750K以内的DMX512信号完全自适应解码,无需进行任何速度设置,寻址可达4096通道。UCS512B3内置E2PROM,无需外接,同时支持在线写码,可通过地址写码线级联点与点间距50米内任意多个UCS512B3芯片一次性在线写码。芯片提供3个耐压24V的可达60毫安的高精度恒流输出通道。高端口刷新率,大幅提高画面刷新率。它主要为建筑物装饰和舞台灯光效果LED 照明系统而设计,适合于需要并接的 LED 照明系统,某一个芯片的异常完全不影响其他芯片的正常工作,维护简单方便。

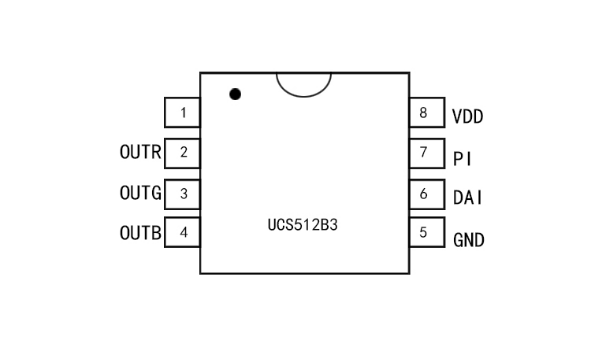

4、脚位图


5、脚位说明


UCS512B3

序号

符号



1

PO

地址写码线输出

2-4

OUTR,OUTG,OUTB

PWM 输出端口,恒流值 18mA

5

GND

6

DAI

DMX512 数据输入

7

PI

地址写码线输入,内置上拉

8

VDD

电源端,内置 5V 稳压管





6、电气特性(如无特殊说明,Ta  4 0   8 5  Vdd 5 V

参数

符号

最小

典型

最大

单位

测试条件

Vout 最小电压

Voutl1


0.6


V

Iout=18mA

PO 管脚驱动电流



50mA



Vo  4V

PO 管脚灌电流



50mA



Vo  0.4V

输出管脚电流

Isink


18


mA

R,G,B

PI 高电平翻转电压

Vih


0.7VDD


V

VDD=5V

PO 低电平翻转电压

Vil

-

0.3VDD


V

VDD=5V

电流偏移量(通道间)

dIout


±1.5

±3.0

%

Vds=1V,Iout=18mA

电流偏移量(芯片间)

dIout


±3.0

±5.0

%

Vds=1V,Iout=18mA

电压偏移量 VS-Vds

%dVds


±0.1

±0.5

%/V

1V<Vds<5V

电压偏移量 VS-Vdd

%dVds


±1.0

±2.0

%/V

4V<Vdd<6V

静态电流

IDDdyn


1.5


mA

VDD=5V,REXT 悬空

消耗功率

PD


400


mW

Ta=25℃)



三、灯珠介绍

1、包装尺寸






2、电性与光学特征

项目

符号

测试条件

价值

单位

Min.

Max.

Typ.

正向电压



Vf

R

IF=20mA

2.0

2.4

---

V

G

3.0

3.4

---

V

B

3.0

3.4

---

V

发光强度





IV

R

IF=20mA

700

1000

---

mcd

G

1500

2000

---

mcd

B

300

500

---

mcd

优势波长







WLD

R

IF=20mA

619

625

---

nm



G

515

520

---

nm

520

525

---

nm

B

462.5

467.5

---

nm

反向电流

VR=5V

IR

---

10

---

uA

视角

2Θ1/2

IF=20mA

---

---

120

Deg



四、实物展示


d6f52525d8567f3f6243b899fe7892d4.png e97ca5ef3b542a62fa8c514490de4a4c.png c2fdfcb0befa85fbe59fbeeb404ab7a8.png

五、防水分类


六、产品优点及使用场合

1、采用SMD5050rgb  LED作为光源,具有显色指数高,光衰小,光色纯,无重影等特点;

2、绿色环保无污染,不含铅、汞等污染元素,对环境没有任何污染;

3、显色性好,对实物颜色的呈现更真切,各种光色可选,能满足不同环境的需求,消除了传统灯具色温偏高或偏低引起的压抑情绪,使视觉倍感舒适,提高了人们的工作效率;

4、装饰效果佳,采用特殊的表面处理工艺,外观新颖,安装简单,拆卸方便,适用范围广如:

室内照明:商铺等室内商业氛围照明、汽车装饰、楼梯走廊家居装饰照明。

氛围照明:酒吧、KTV、咖啡馆灯娱乐场所

户外照明:大楼外墙、建筑小品装饰、水下照明工程

广告照明:广告字体的背光源、灯箱、发光字、发光招牌


七、光效控制与接线

1、控制器:LED全彩灯带,要想切换光效,必须配备幻彩控制器。而每个控制器的控制距离不一样,一般而言,简易控制器的控制距离为10到15米,遥控控制器的控制距离为15到20米,最长可以控制到30米距离。如果LED灯带的连接距离较长,超过控制器控制距离则需要使用控制器串联方式进行分控

2、电源 + 控制器 + 灯条接线线路图


3、灯带裁剪:灯带为6灯1剪,每组灯可裁剪口为10CM,每一组灯之间的焊盘处为剪刀口,可在焊盘处剪接。


八、安装注意事项

1.LED灯带是静电敏感产品,应采取措施避免静电,诸如在使用过程中带静电手环或防静电手套,所有的装置、设备仪器接地线。建议对组装后的LED灯带进行测试,确认LED灯带是否收到静电的破坏,确认方可参考如下:低电流或低电压下,LED不能点亮或亮度较其他LED明显偏暗为缺陷品。

2.LED灯带供电电压为24V,过长使用(超过5米)压降上升,导致尾部供电电压不足,造成LED亮度不均匀,建议添加电源补电。

3.LED灯带自带双面胶,粘贴前保证表面平整、干净无油。

九、包装展示

2639075a247c957d213538abb56e117e.png   fb73a37108cbcb1eb6f66f881b9ab0a7.png   8c52990b0cfa7a69dbf84eb91b4c7998.png

5米/盘 (可定制长度)、防潮静电袋包装,整齐装箱出货。
