项目详情

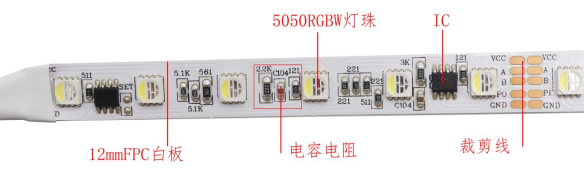

一、产品参数

二、IC介绍

1、控制原理：一个512IC带五个TTL控制30颗LED组成一个回路(一组)，控制器通过控制IC对FPCB里面的电路进行控制，从而控制LED灯条变化不同的效果；如闪烁，追逐，跳变，顺时针跑马，逆时针跑马，单色跑马，变色跑马，单颗追逐从头到尾，流水，模拟闪电等；也可以根据客户需要，自行编写，编写出所有想要的效果。

2、环保安全：采用优质高亮SMD5050RGB灯珠，具有耗电小、产生热量小、无眩光，耐冲击等，低压直流24V供电，安全可靠性更高。

3、UCS512C0是512差分并联协议解码IC，带解码转发功能，可通过DO口转换成单线归零码信号，UCS512C0 解码技术精准解码DMX512信号，可兼容并拓展512协议信号，UCS512C0对传输频率在200K-500K以内的DMX512信号完全自适应解码，无需进行任何速度设置，寻址可达4096通道。UCS512C0内置E2PROM，无需外接，同时支持在线写码。它主要为建筑物装饰和舞台灯光效果LED照明系统而设计，适合于需要并接的LED照明系统，某一个芯片的异常完全不影响其他芯片的正常工作，维护简单方便。

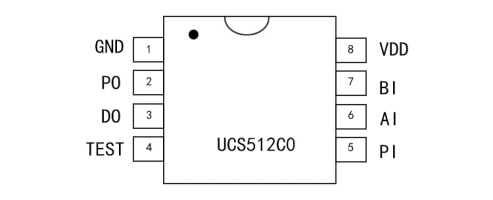

4、脚位图

5、脚位说明

6、电气特性（如无特殊说明，Ta＝ − 4 0 ～ ＋ 8 5 ℃ ，Vss＝ 0 V, Vdd＝ 4.5 ～ 5.5 V）

三、灯珠介绍

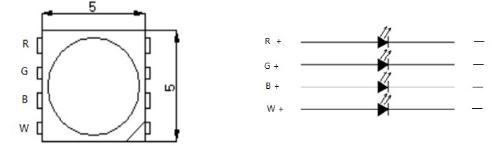

1、包装尺寸

2、电性与光学特征

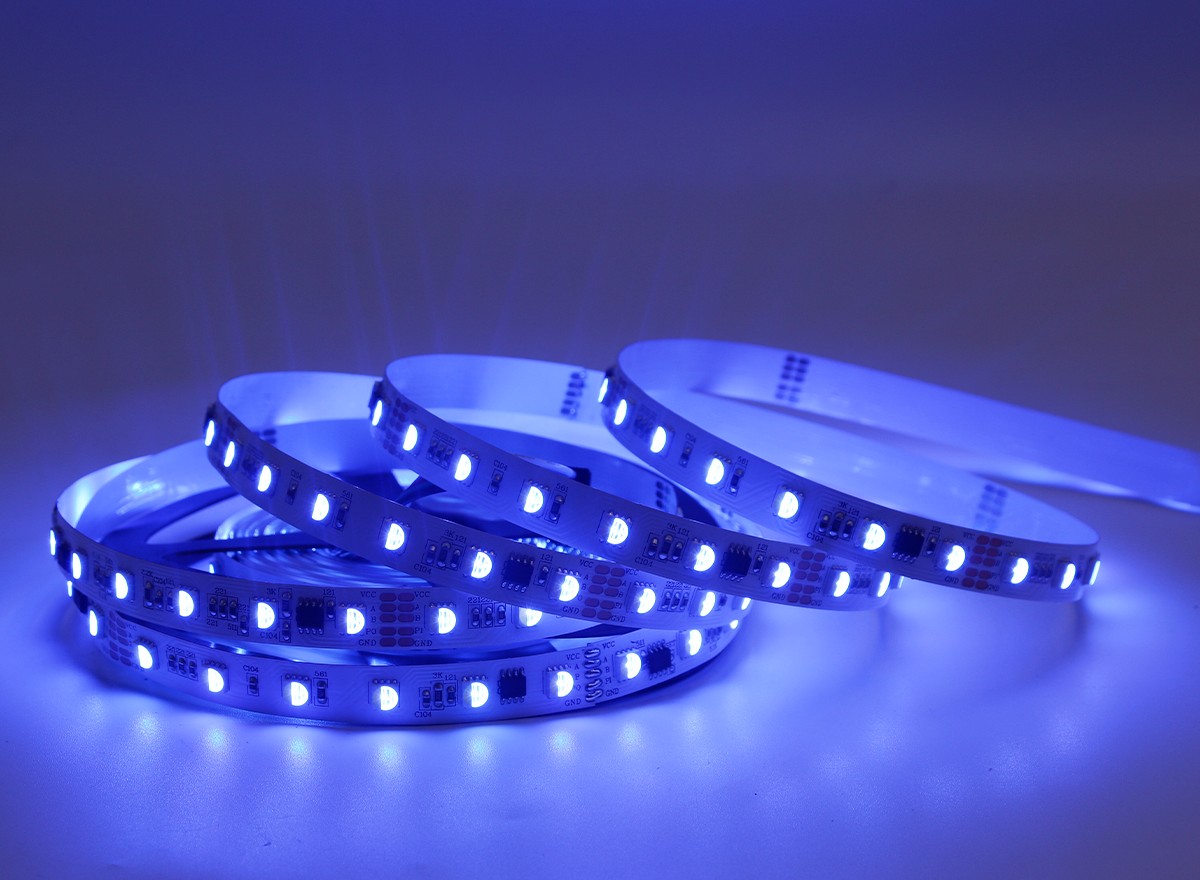

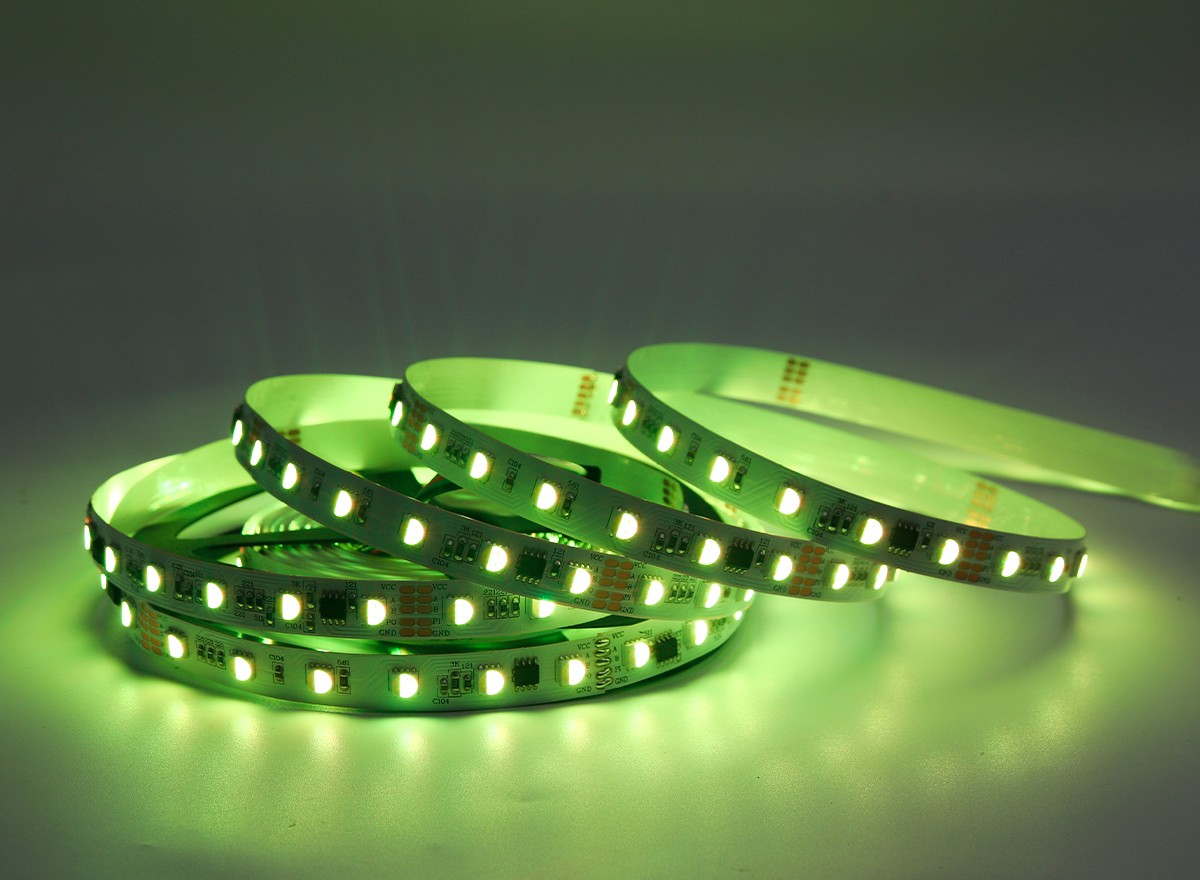

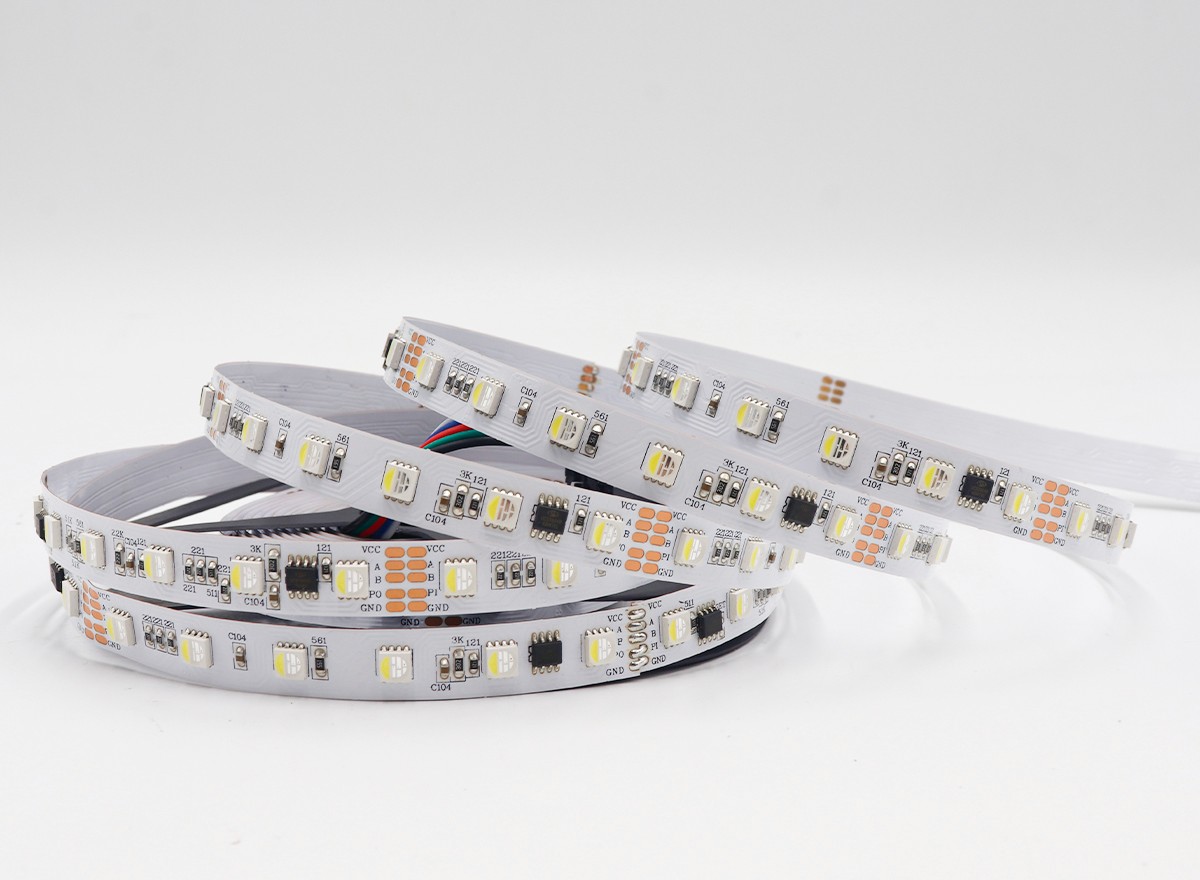

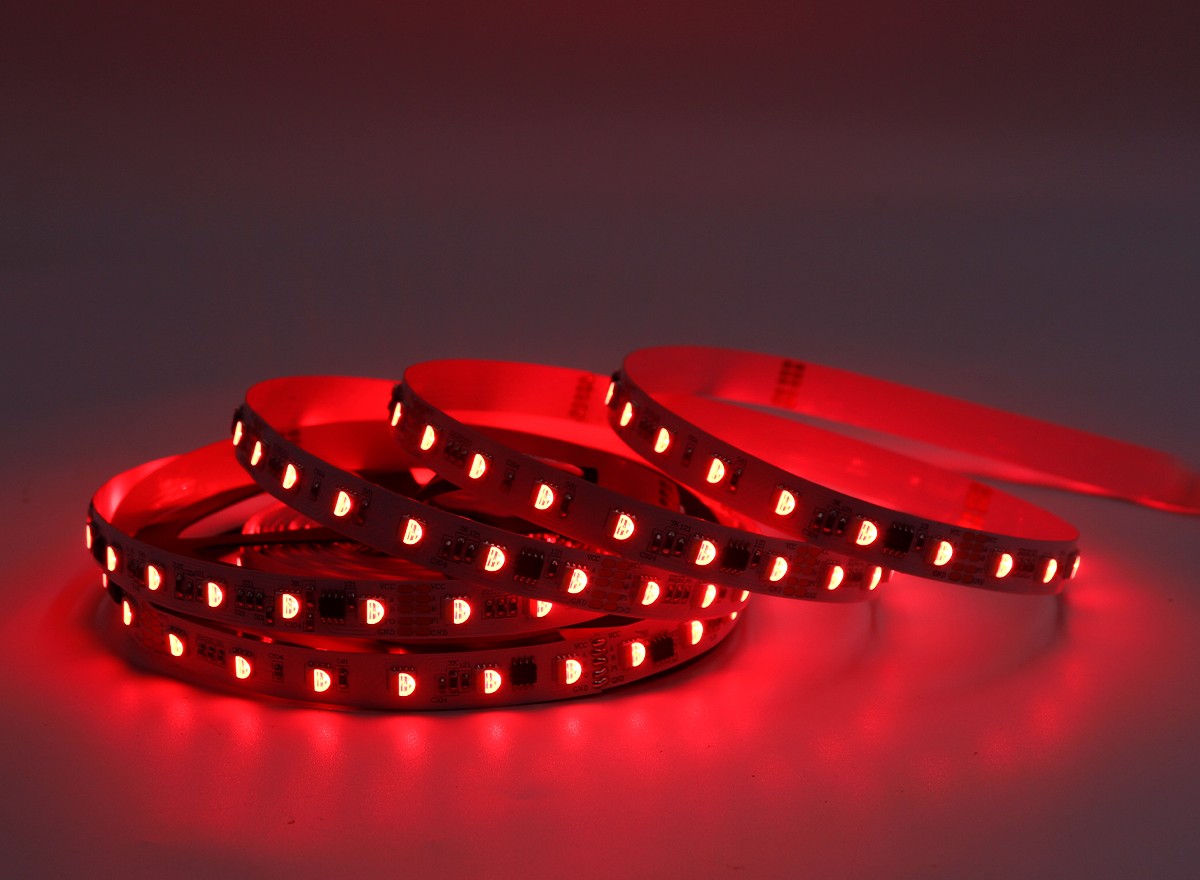

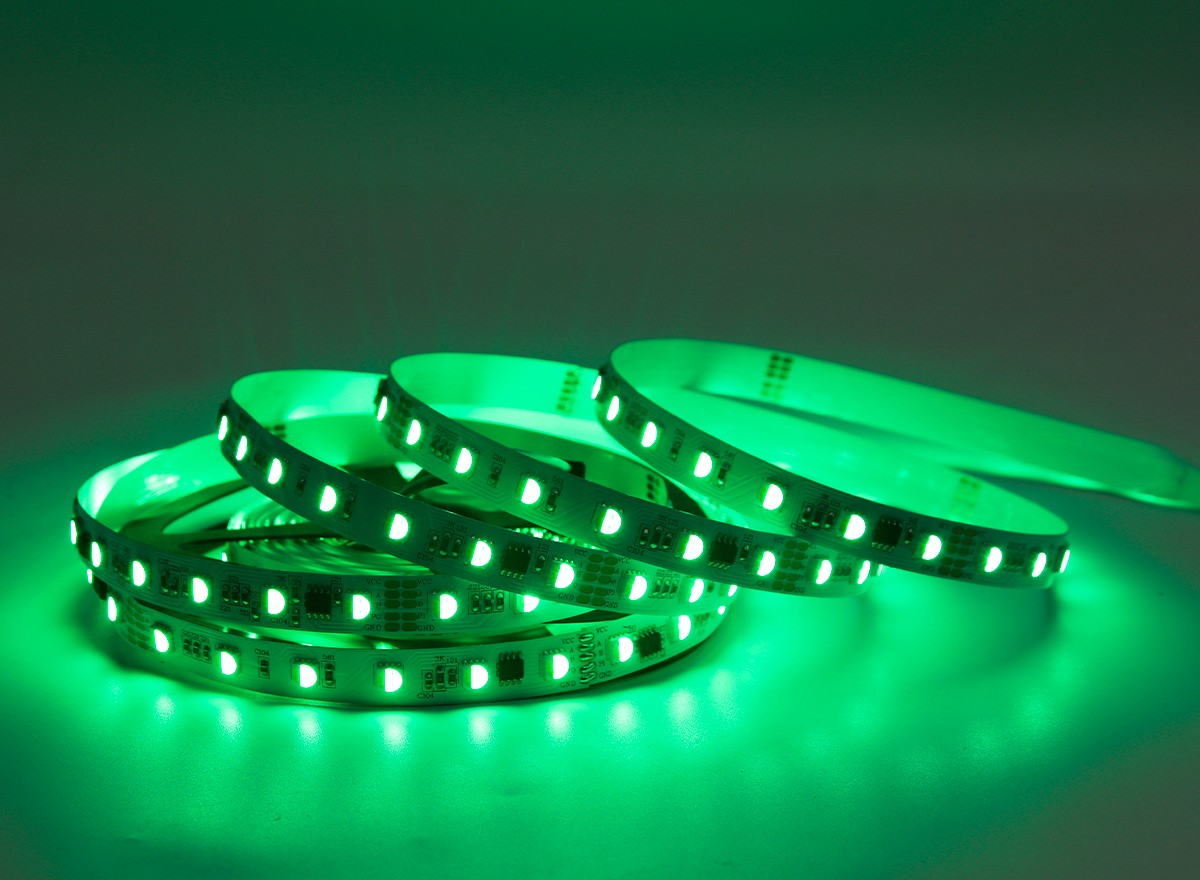

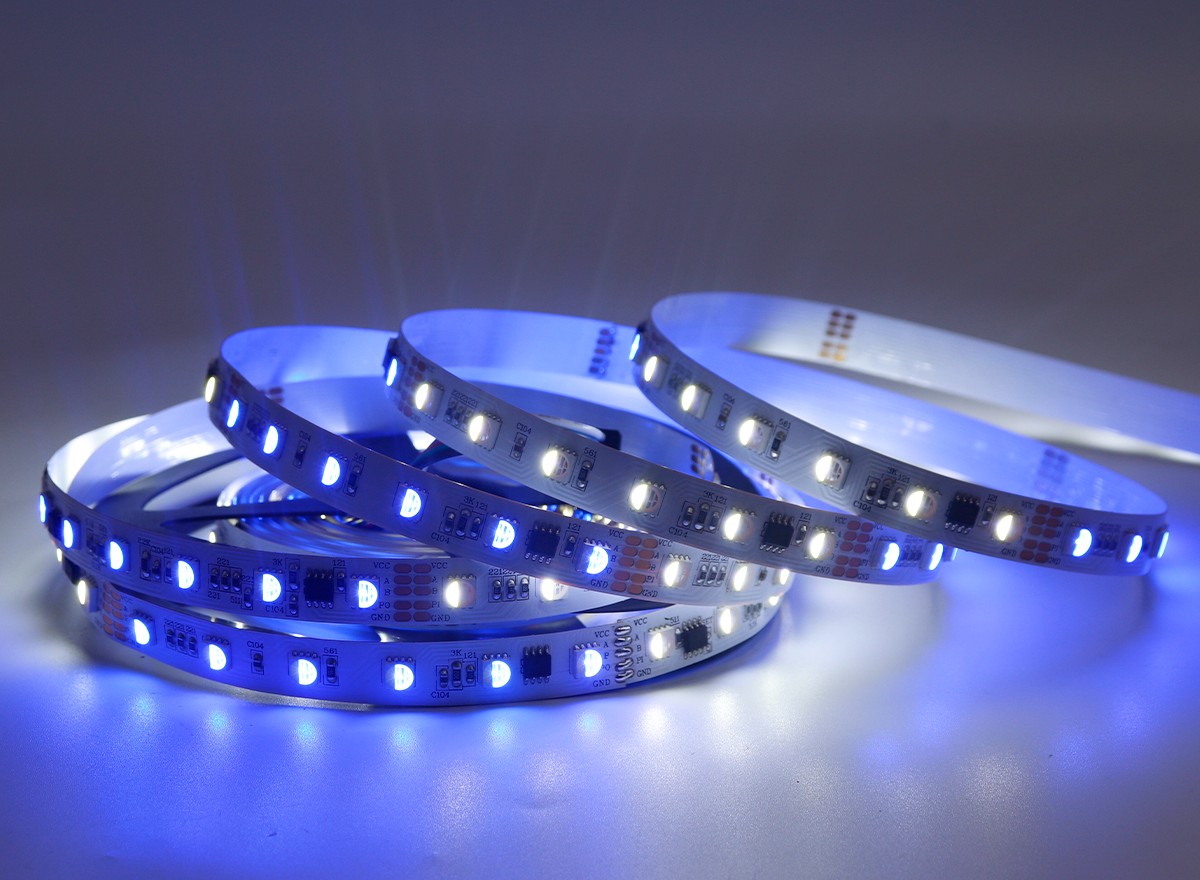

四、实物展示

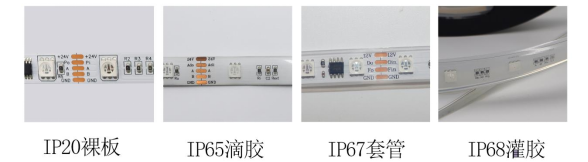

五、防水分类

六、产品优点及使用场合

1、采用SMD5050rgb LED作为光源，具有显色指数高，光衰小，光色纯，无重影等特点；

2、绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染；

3、显色性好，对实物颜色的呈现更真切，各种光色可选，能满足不同环境的需求，消除了传统灯具色温偏高或偏低引起的压抑情绪，使视觉倍感舒适，提高了人们的工作效率；

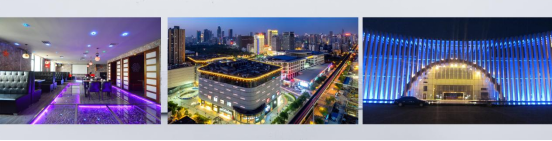

4、装饰效果佳，采用特殊的表面处理工艺，外观新颖，安装简单，拆卸方便，适用范围广如：

室内照明：商铺等室内商业氛围照明、汽车装饰、楼梯走廊家居装饰照明。

氛围照明：酒吧、KTV、咖啡馆灯娱乐场所

户外照明：大楼外墙、建筑小品装饰、水下照明工程

广告照明：广告字体的背光源、灯箱、发光字、发光招牌

七、光效控制与接线

1、控制器：LED全彩灯带，要想切换光效，必须配备幻彩控制器。而每个控制器的控制距离不一样，一般而言，简易控制器的控制距离为10到15米，遥控控制器的控制距离为15到20米，最长可以控制到30米距离。如果LED灯带的连接距离较长，超过控制器控制距离则需要使用控制器串联方式进行分控。

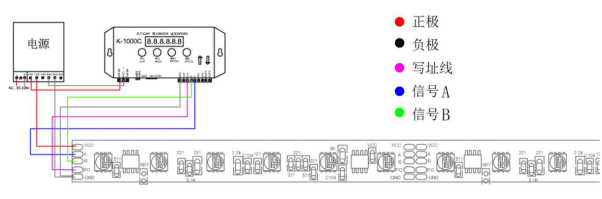

2、电源 + 控制器 + 灯条接线线路图

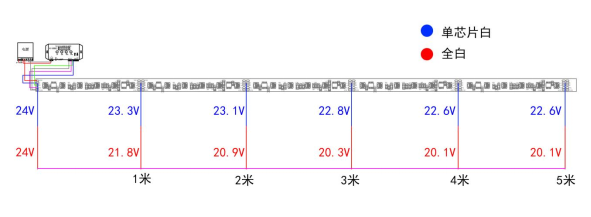

3、压差

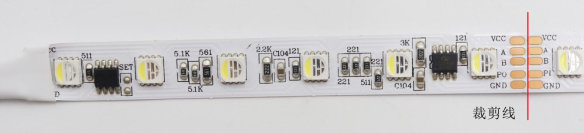

4、灯带裁剪：灯带为15灯1剪，每组灯可裁剪口为0.5M,每一组灯之间的焊盘处为剪刀口，可在焊盘处剪接。

八、安装注意事项

1.LED灯带是静电敏感产品，应采取措施避免静电，诸如在使用过程中带静电手环或防静电手套，所有的装置、设备仪器接地线。建议对组装后的LED灯带进行测试，确认LED灯带是否收到静电的破坏，确认方可参考如下：低电流或低电压下，LED不能点亮或亮度较其他LED明显偏暗为缺陷品。

2.LED灯带供电电压为24V，过长使用（超过5米）压降上升，导致尾部供电电压不足，造成LED亮度不均匀，建议添加电源补电。

3.LED灯带自带双面胶，粘贴前保证表面平整、干净无油。

九、包装展示

每5米/盘 （可定制长度）、防潮静电袋包装，整齐装箱出货。
