内置SK6812 8X8 5V 像素屏

Led像素屏是指把LED组装在的FPC(柔性线路板)或PCB硬板上的灯屏。可以实现追逐,流水,幻彩,等显示效果。因为使用寿命长(一般正常寿命在3~5万小时),非常节能和绿色环保。而且相对显示屏价格实惠,逐渐在各种装饰行业中崭露头角。


主要特点

1、采用SMD5050rgb LED作为光源,具有显色指数高,光衰小,光色纯,无重影等特点;

2、绿色环保无污染,不含铅、汞等污染元素,对环境没有任何污染;

3、显色性好,对实物颜色的呈现更真切,各种光色可选,能满足不同环境的需求,消除了传统灯具色温偏高或偏低引起的压抑情绪,使视觉倍感舒适,提高了人们的工作效率;

4、装饰效果佳,采用特殊的表面处理工艺,外观新颖,安装简单,拆卸方便,适用范围广。


项目详情

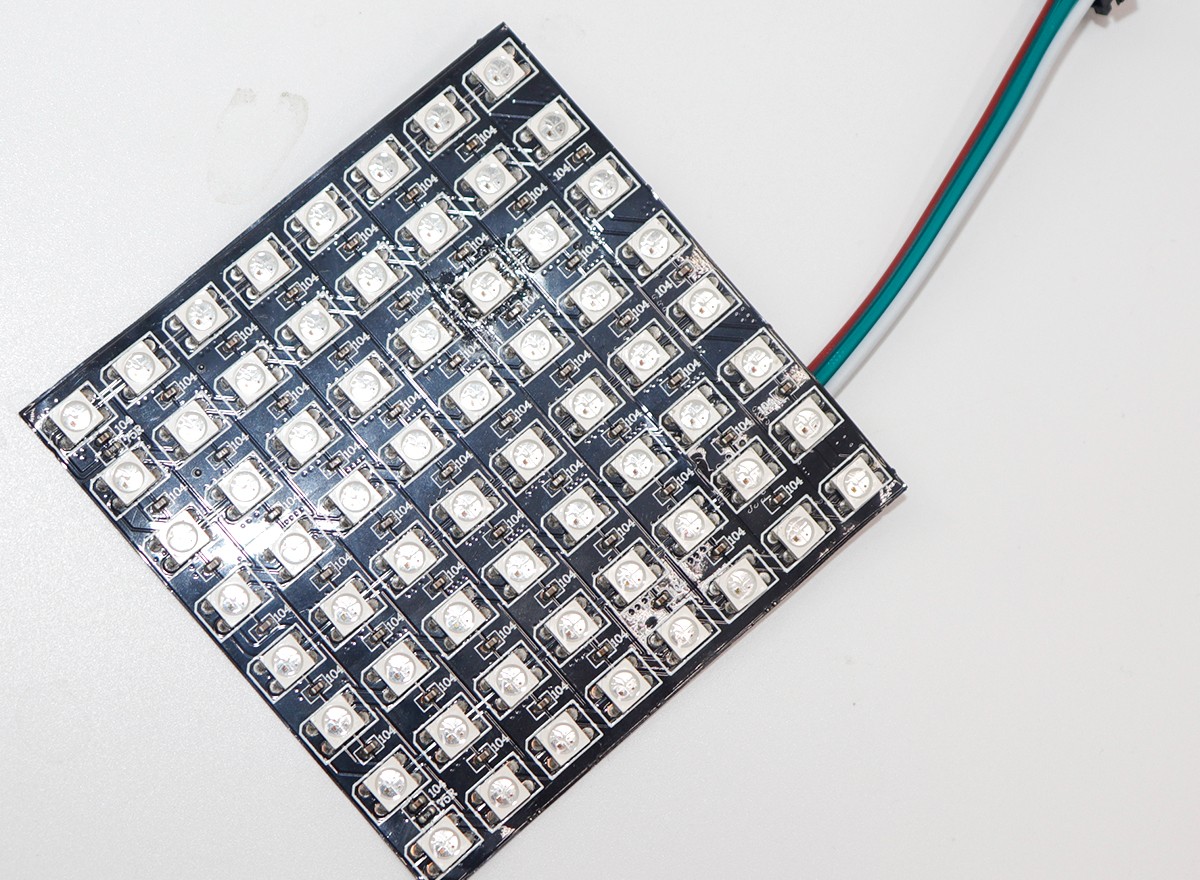

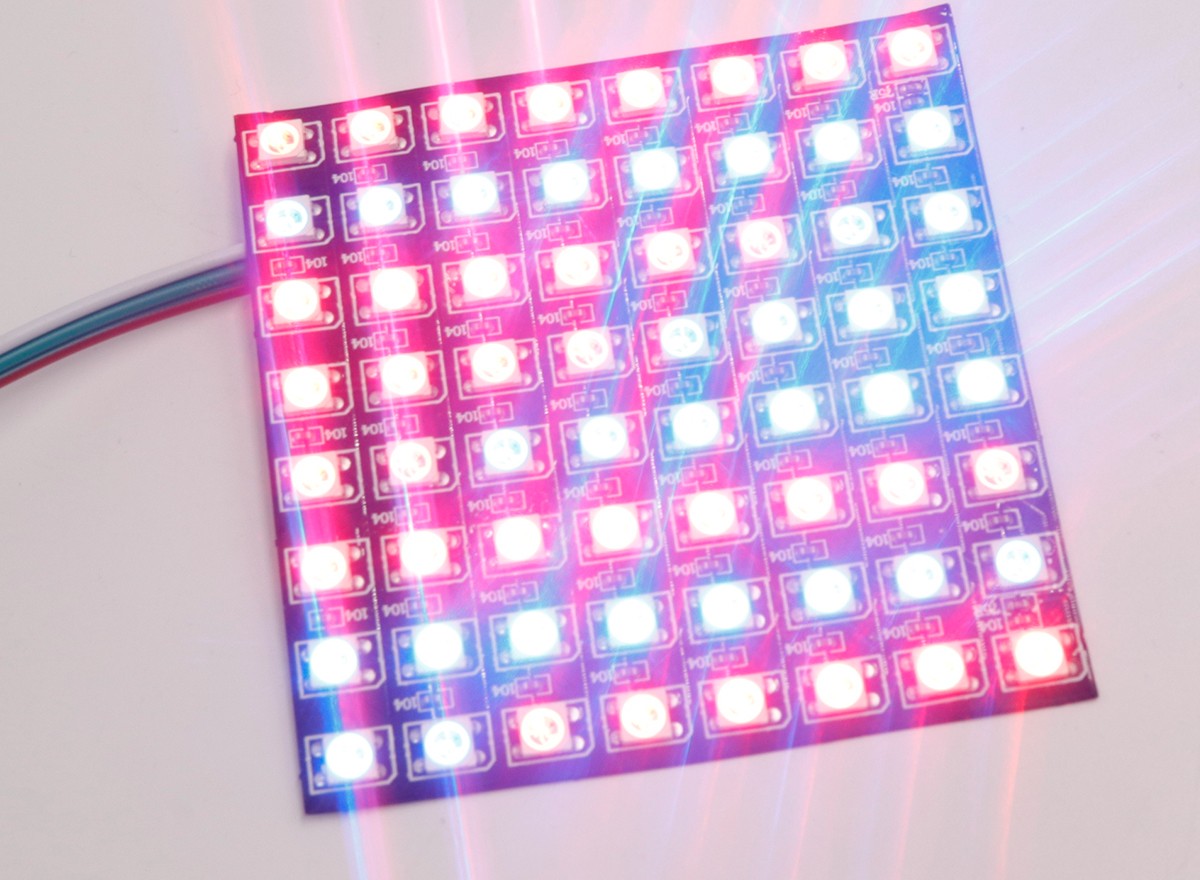

内置SK6812 8X8 5V 像素屏(图1)

产品参数

产品类型

外置5050RGB全彩像素屏

灯带型号

SK6812-5050RGB-64D-5V

IC型号

SK6812

工作电压

DC5V

功率

15W/PCS

板宽、板厚

80MM*80MM  2盎司

显示灰度等级

256

灯珠数量

64/

IC数量

64IC/PCS64个像素点/PCS——一拖一(1IC1个灯珠)

工作温度

-25°C---80°C

工作寿命

30KH

板材颜色

黑板

发光颜色

RGB幻彩

数据传输速率

800K/S

防水等级

裸板-不防水

滴胶-IP65

套管-IP67

灌胶-IP68

产品特色

软,相对显示屏价格实惠

包装

防静电袋包装

IC介绍

1、控制原理:一个IC控制1LED组成一个回路(一组),控制器通过控制ICFPCB里面的电路进行控制,从而控制LED像素屏变化不同的效果;如闪烁,追逐,跳变,顺时针跑马,逆时针跑马,单色跑马,变色跑马,单颗追逐从头到尾,流水,模拟闪电等;也可以根据客户需要,自行编写,编写出所有想要的效果。

2、环保安全:采用优质高亮SMD5050RGB灯珠,具有耗电小、产生热量小、无眩光,耐冲击等,低压直流5V供电,安全可靠性更高。

3SK6812是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同,每个元件即为一个像素点。像素点内部包含了智能数 字接口数据锁存信号整形放大驱动电路,电源稳压电路,内置恒流电路,高精度RC振荡器,输出驱动采用专利PWM技术,有效保证了像素点内光的颜色高一致性。

数据协议采用单极性归零码的通讯方式,像素点在上电复位以后,DIN端接受从控制 器传输过来的数据,首先送过来的24bit数据被第一个像素点提取后,送到像素点内 部的数据锁存器,剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转 发输出给下一个级联的像素点,每经过一个像素点的传输,信号减少24bit。像素点 采用自动整形转发技术,使得该像素点的级联个数不受信号传送的限制,仅仅受限信 号传输速度要求。

LED具有低电压驱动,环保节能,亮度高,散射角度大,一致性好,超低功率,超 长寿命等优点。将控制电路集成于LED上面,电路变得更加简单,体积小,安装更加 简便。

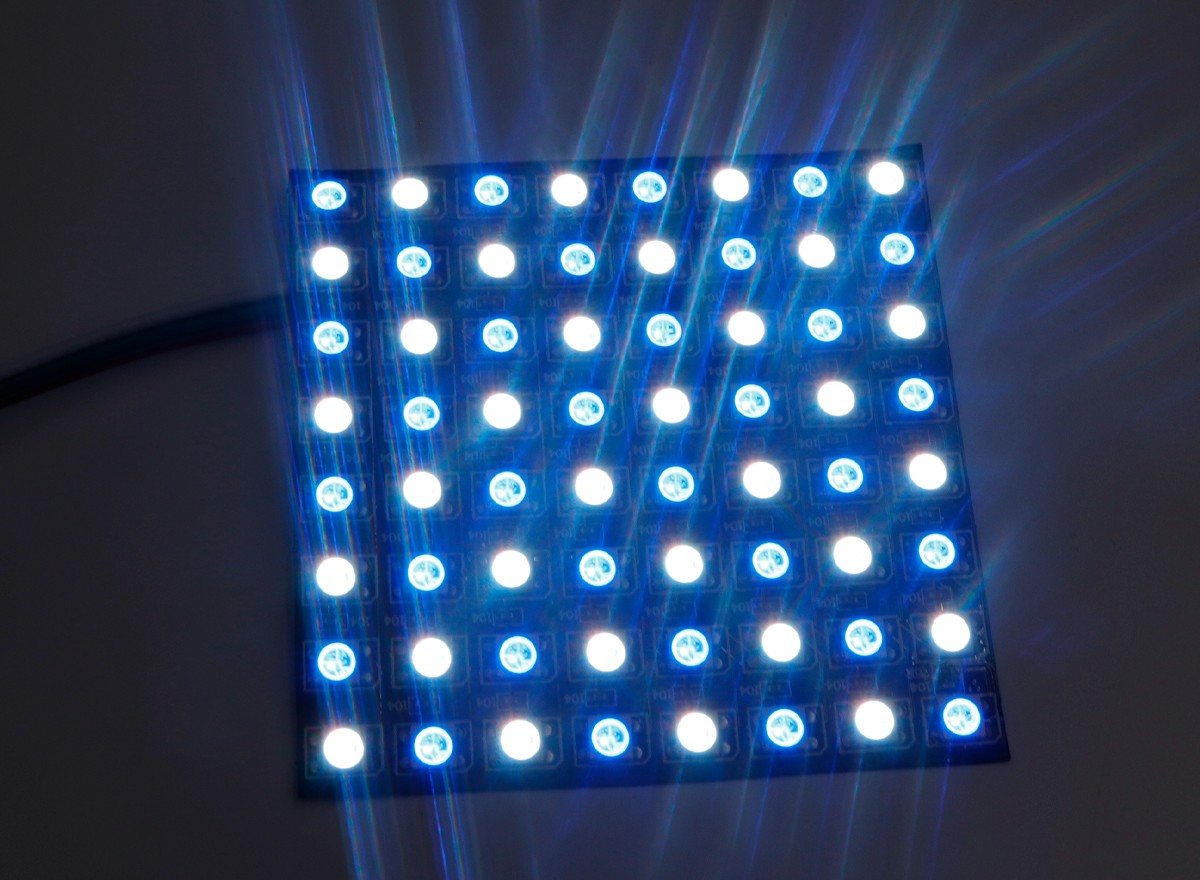

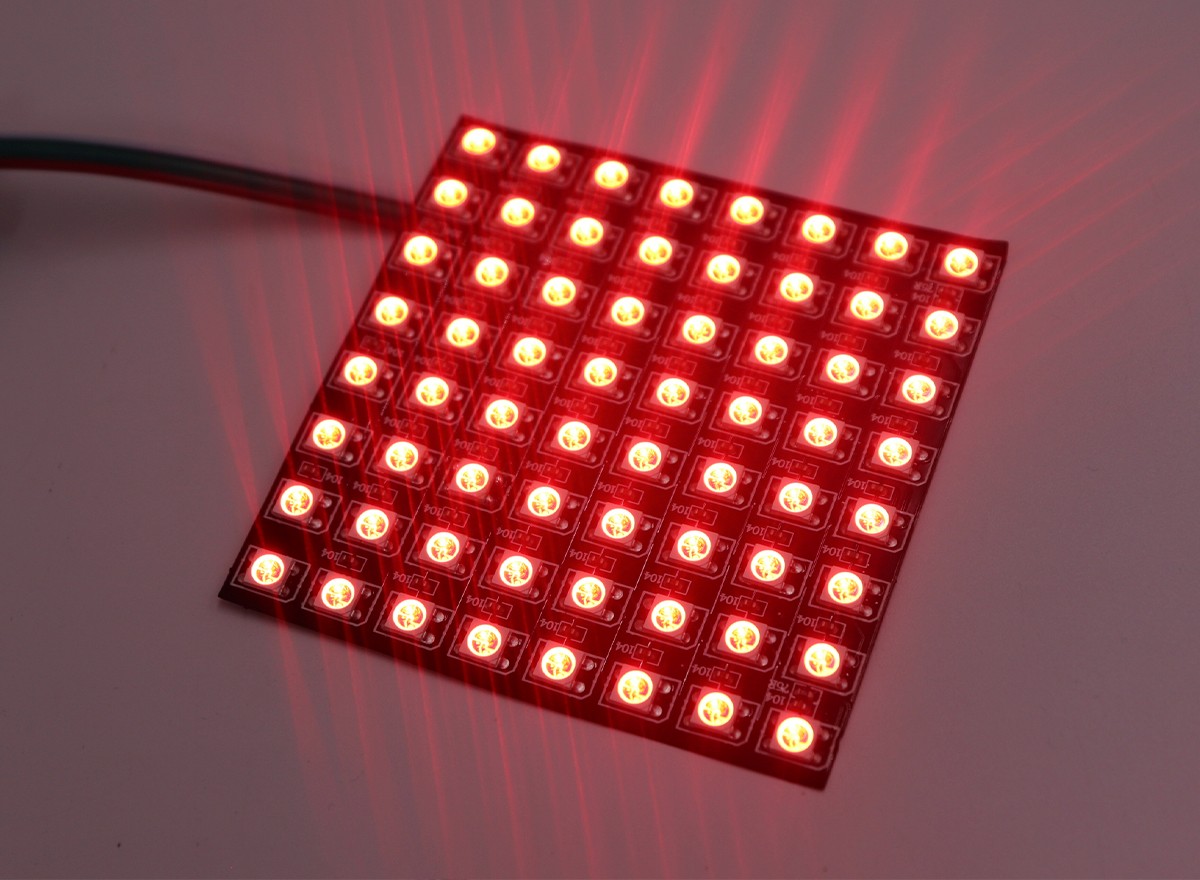

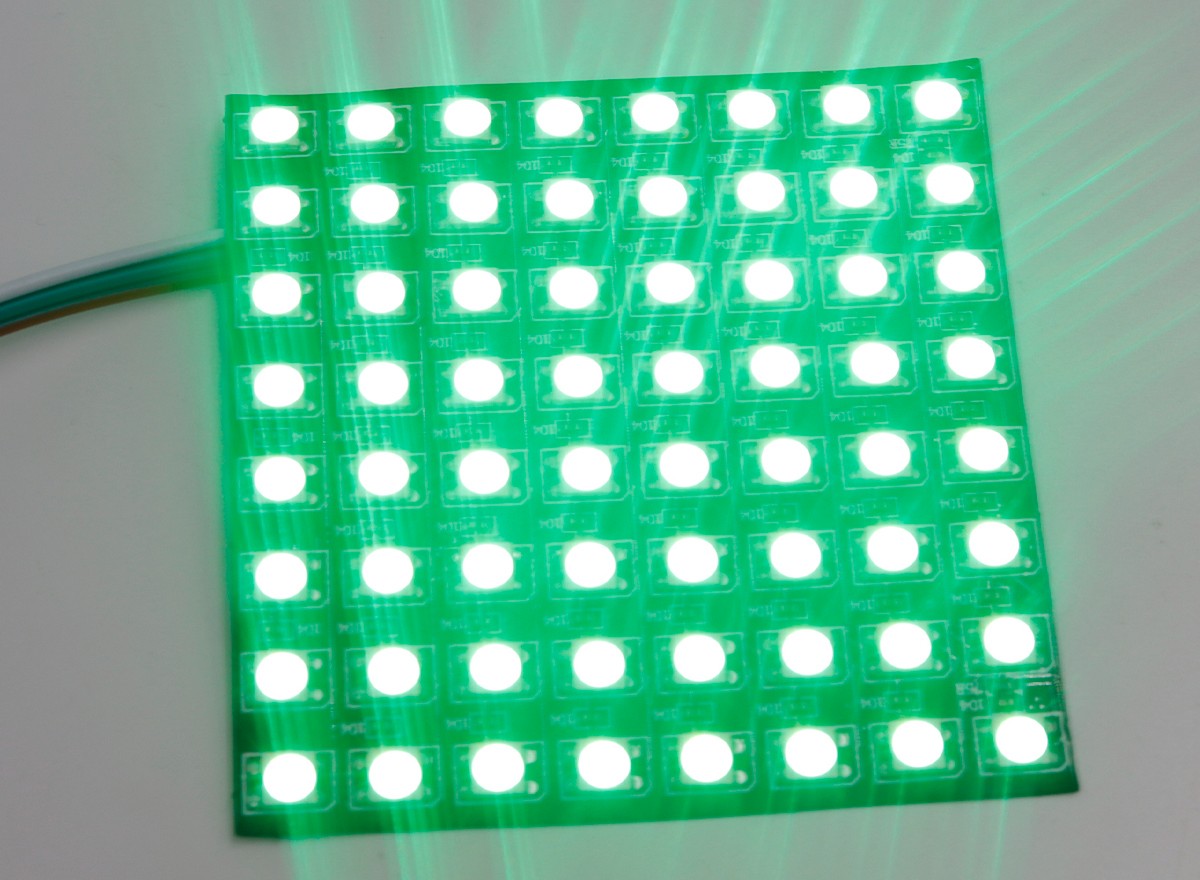

光效展示

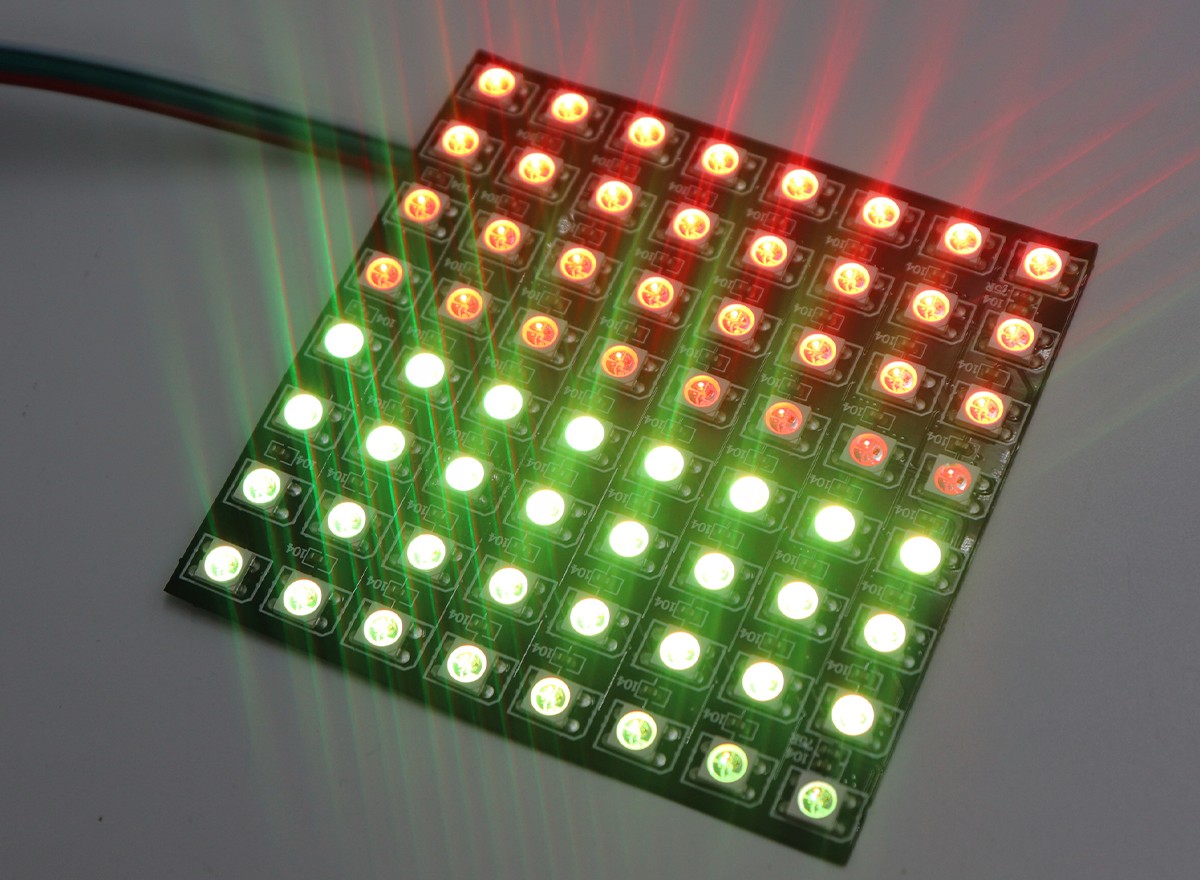

内置SK6812 8X8 5V 像素屏(图2) 内置SK6812 8X8 5V 像素屏(图3)

内置SK6812 8X8 5V 像素屏(图4) 内置SK6812 8X8 5V 像素屏(图5)

产品优点及使用场合

1、采用SMD5050rgb LED作为光源,具有显色指数高,光衰小,光色纯,无重影等特点;

2、绿色环保无污染,不含铅、汞等污染元素,对环境没有任何污染;

3、显色性好,对实物颜色的呈现更真切,各种光色可选,能满足不同环境的需求,消除了传统灯具色温偏高或偏低引起的压抑情绪,使视觉倍感舒适,提高了人们的工作效率;

4、装饰效果佳,采用特殊的表面处理工艺,外观新颖,安装简单,拆卸方便,适用范围广如:

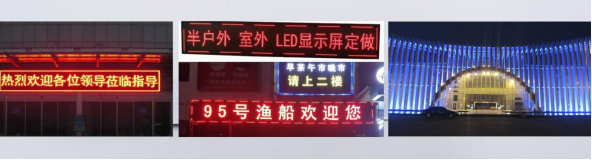

室内照明:商铺等室内商业氛围照明、汽车装饰、楼梯走廊家居装饰照明。

氛围照明:酒吧、KTV、咖啡馆灯娱乐场所

户外照明:大楼外墙、建筑小品装饰、水下照明工程

广告照明:广告字体的背光源、灯箱、发光字、发光招牌

内置SK6812 8X8 5V 像素屏(图6)

光效控制与接线

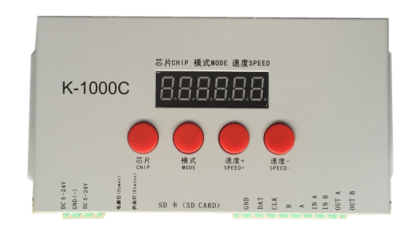

1、控制器:LED全彩灯带,要想实现切换效果,必须配备控制器控制。

内置SK6812 8X8 5V 像素屏(图7)

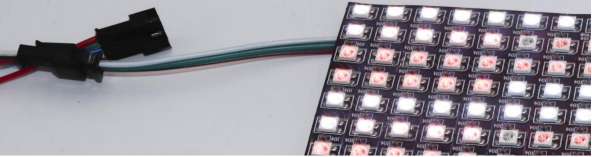

2.接线

内置SK6812 8X8 5V 像素屏(图8)

安装注意事项

1.LED像素屏是静电敏感产品,应采取措施避免静电,诸如在使用过程中带静电手环或防静电手套,所有的装置、设备仪器接地线。建议对组装后的LED灯带进行测试,确认LED灯带是否收到静电的破坏,确认方可参考如下:低电流或低电压,LED不能点亮或同等条件下亮度较其他LED明显偏暗为缺陷品。

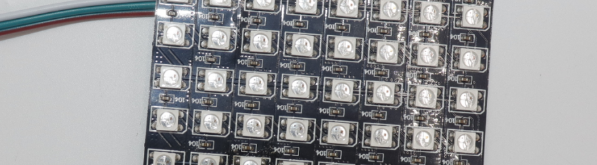

包装展示

    内置SK6812 8X8 5V 像素屏(图9)    内置SK6812 8X8 5V 像素屏(图10)

检验合格后,防潮静电袋包装,整齐装箱出货。
