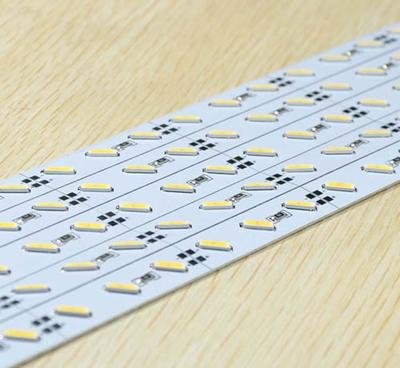

我们常用的LED漫反射灯条主要由三部分组成。采用高导热航空铝基板,LED漫反射灯条的主要部件起到支架的作用。使用大功率2835灯珠作为光源。添加特殊的PMMA光学镜头。这三者的结合可以生产出具有更大视点的超高亮度的新型背光产品。
LED漫反射灯条铝基板是一种低合金Al-Mg-Si系高塑性合金板,具有优良的导热性、电绝缘性能和机械加工性能,LED漫反射灯条铝基板与传统的FR-4作为对比,在相同厚度、相同线宽的情况下,LED漫反射灯条的铝基板可以承载更高的电流,LED漫反射灯条铝基板的耐压可以达到4500V,热电导率大于 2.0。 LED漫反射灯条铝基板的特点如下。
LED漫反射条铝基板采用表面贴装技术(SMT);
LED漫反射条铝基板对电路设计中的热扩散极为有用;
LED漫反射灯条的铝基板可以降低产品的工作温度,提高产品的功率密度和可靠性,延长产品的使用寿命;
LED漫反射条铝基板可以减少产品体积,降低硬件和安装成本;
LED漫反射条铝基板取代易碎的陶瓷基板,具有更好的机械耐用性。
LED漫反射条铝基板是一种金属线路板材料,由铜箔、隔热层和金属基板组成。其结构分为三层:
线路层:相当于普通PCB的覆铜板,线路铜箔厚度为loz至10oz。
绝缘层:绝缘层是一层低热阻的导热绝缘材料。厚度:0.003"至0.006"英寸是LED漫反射灯条铝基板的核心技术地址,已获得UL认证。基层:是金属基材,通常是铝或铜。铝基覆铜板和传统环氧玻璃布板等。
LED漫反射器的铝基板适用于功率元件SMT公艺的表面贴装。无需散热器,体积大大缩小,散热效果极佳,绝缘性能和机械性能极佳。
