项目详情

产品参数

IC介绍

1、控制原理：内置一个IC控制1颗LED组成一个回路(一组)，控制器通过控制IC对FPCB里面的电路进行控制，从而控制LED灯条变化不同的效果；如闪烁，追逐，跳变，顺时针跑马，逆时针跑马，单色跑马，变色跑马，单颗追逐从头到尾，流水，模拟闪电等；也可以根据客户需要，自行编写，编写出所有想要的效果。

2、环保安全：采用优质高亮SMD5050RGB灯珠，具有耗电小、产生热量小、无眩光，耐冲击等，低压直流12V供电，安全可靠性更高。

3、RT1809-6P是三通道LED驱动IC，由12V电源驱动，高精度恒流输出，内部集成有MCU数字接口、数据锁存器、LED驱动等电路。通过外围MCU控制实现该芯片的单独灰度、级联控制实现户外大屏的彩色点阵发光控制。

芯片采用单线通讯方式，采用归零码的方式发送信号。芯片在上电复位以后，接收DIN端打来的数据，接收够24bit后，DOUT端口开始转发数据，为下一个芯片提供输入数据。在转发之前，DOUT口一直拉低。此时芯片将不接收新的数据，芯片OUTR、OUTG、OUTB三个PWM输出口根据接收到的24bit数据，发出相应的不同占空比的信号，该信号周期在4ms。如果DIN端输入信号为RESET信号，芯片将接收到的数据送显示，芯片将在该信号结束后重新接收新的数据，在接收完开始的24bit数据后，通过DOUT口转发数据，芯片在没有接收到RESET码前，OUTR、OUTG、OUTB管脚原输出保持不变，当接收到80µs以上低电平RESET码后，芯片将刚才接收到的24bit PWM数据脉宽输出到OUTR、OUTG、OUTB引脚上。

芯片采用自动整形转发技术，使得该芯片的级联个数不受信号传送的限制，仅受限刷屏速度要求。例如我们设计一个1024级联，它的刷屏时间为1024X0.4X2＝0.8192ms（芯片的数据延迟时间为0.4µs），不会有任何闪烁的现象。

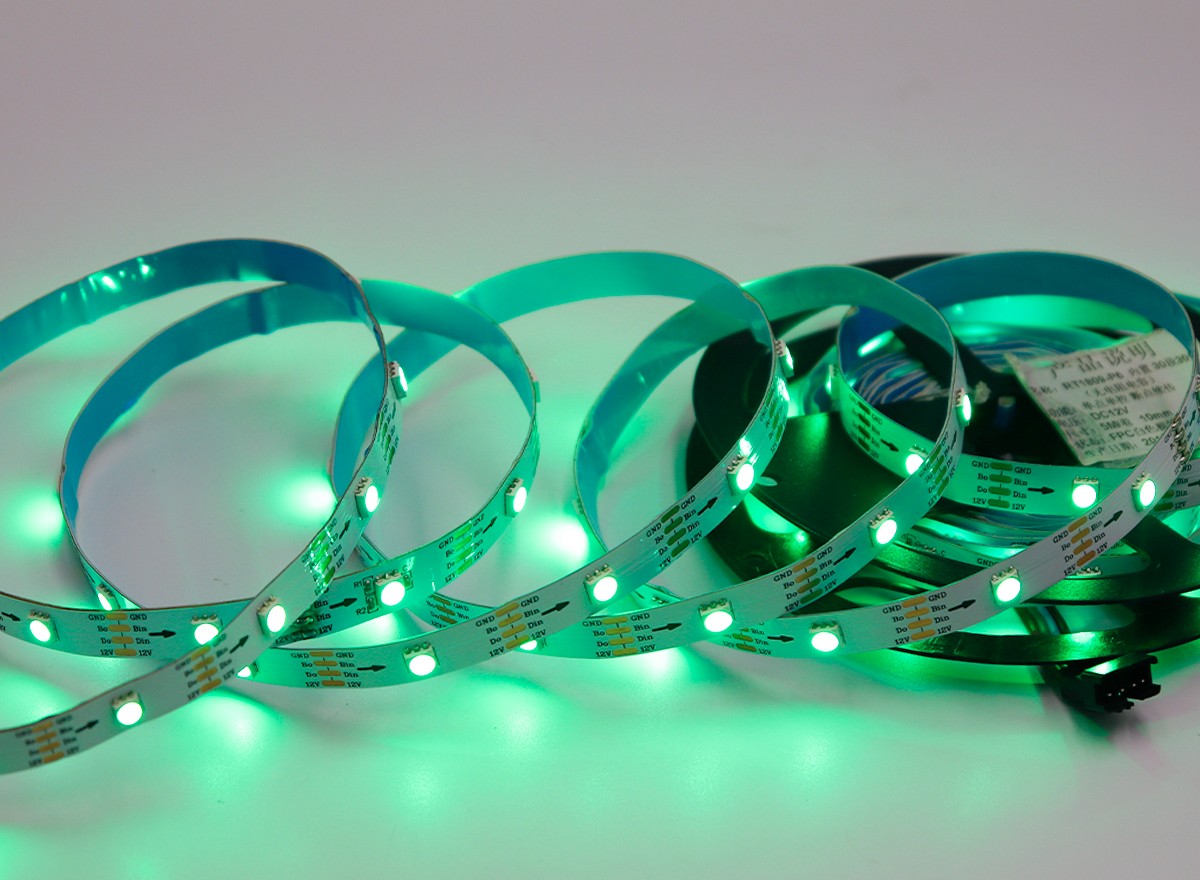

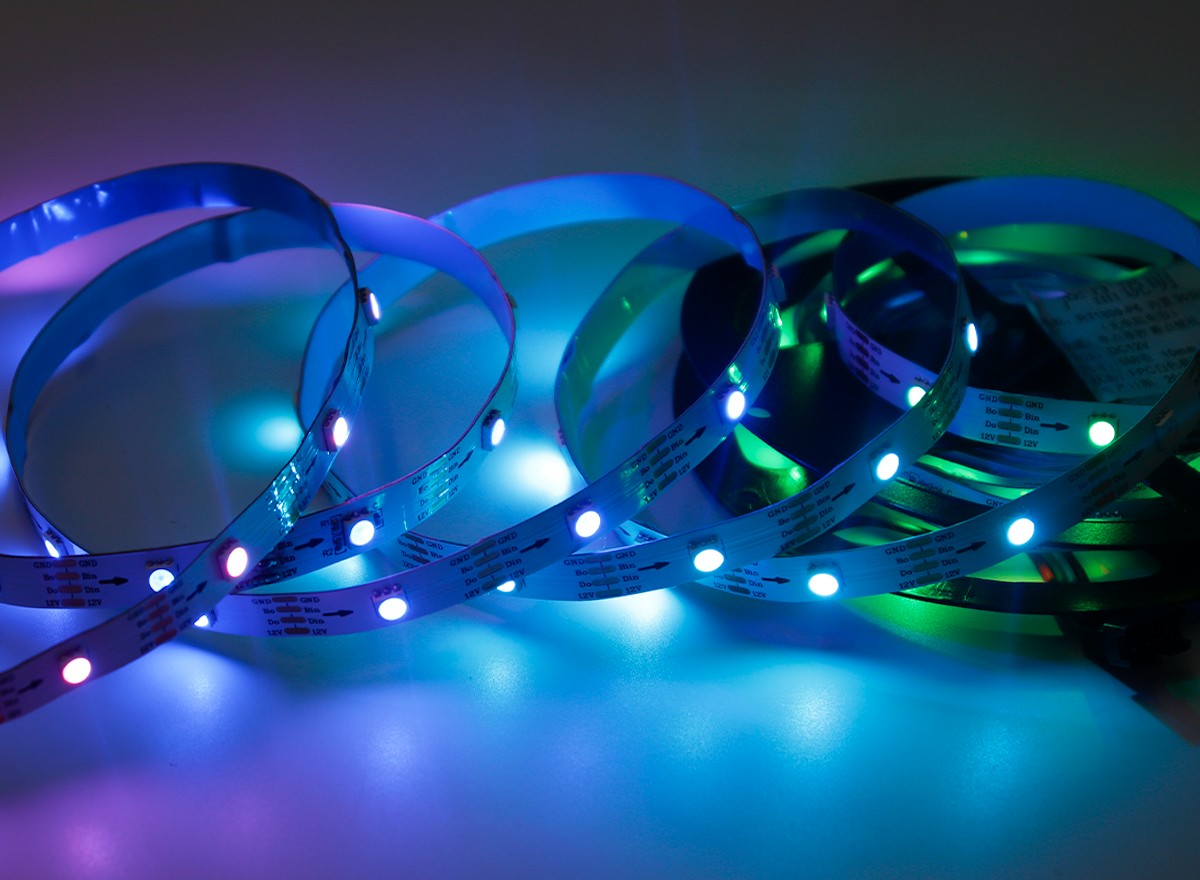

光效展示

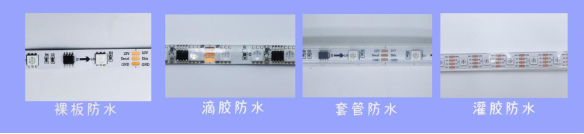

防水展示

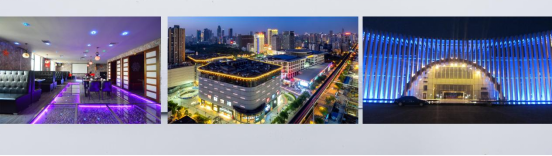

产品优点及使用场合

1、采用SMD5050rgb LED作为光源，具有显色指数高，光衰小，光色纯，无重影等特点；

2、绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染；

3、显色性好，对实物颜色的呈现更真切，各种光色可选，能满足不同环境的需求，消除了传统灯具色温偏高或偏低引起的压抑情绪，使视觉倍感舒适，提高了人们的工作效率；

4、装饰效果佳，采用特殊的表面处理工艺，外观新颖，安装简单，拆卸方便，适用范围广如：

室内照明：商铺等室内商业氛围照明、汽车装饰、楼梯走廊家居装饰照明。

氛围照明：酒吧、KTV、咖啡馆灯娱乐场所

户外照明：大楼外墙、建筑小品装饰、水下照明工程

广告照明：广告字体的背光源、灯箱、发光字、发光招牌

光效控制与接线

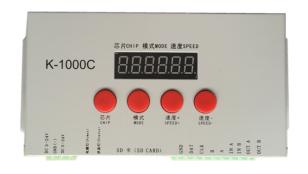

1、控制器：LED全彩灯带，要想实现切换效果，必须配备控制器控制。而每个控制器的控制距离不一样，一 般而言，简易控制器的控制距离为10到15米，遥控控制器的控制距离为15到20米，最长可以控制到30米距离。如果LED灯带的连接距离较长，而控制器 不能控制那么长的灯带，那么就需要使用控制器串联来进行分接。

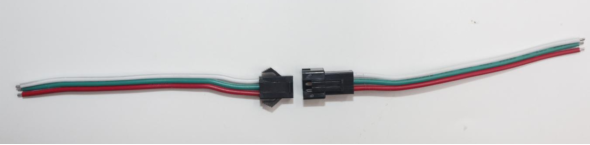

2、LED灯带的剪切与接线：电源 + 控制器 + 灯条

A．灯带的剪切：灯带为1灯1剪，每组灯可裁剪口为3.33CM,每一组灯之间的焊盘处为剪刀口，可在焊盘处剪接

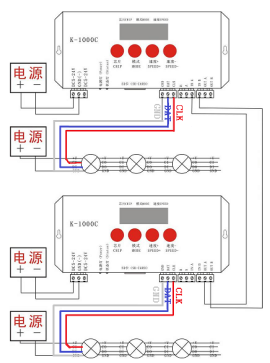

B．接线

安装注意事项

1.LED灯带是静电敏感产品，应采取措施避免静电，诸如在使用过程中带静电手环或防静电手套，所有的装置、设备仪器接地线。建议对组装后的LED灯带进行测试，确认LED灯带是否收到静电的破坏，确认方可参考如下：低电流或低电压，LED不能点亮或同等条件下亮度较其他LED明显偏暗为缺陷品。

2.LED灯带供电电压为12V，过长使用（超过5米）压降上升，导致尾部供电电压不足，造成LED亮度不均匀，建议使用分控器供电。

3.LED灯带自带双面胶，粘贴前保证表面平整、干净无油。

包装展示

每5米/盘 （可定制长度）、防潮静电袋包装，整齐装箱出货。
