内置RT1809 5050RGB 30灯 12V 单点单控断点续传

  Led灯带是指把LED组装在带状的FPC(柔性线路板)或PCB硬板上,因其产品形状象一条带子一样而得名。LED全彩灯条又名LED幻彩灯条,LED数码灯条, 像素灯条, 英文名为:LED pixel strips,可以实现追逐,流水,幻彩,显示效果等。因为使用寿命长(一般正常寿命在3~5万小时),又非常节能和绿色环保而逐渐在各种装饰行业中崭露头角。

产品优点

1、采用SMD5050rgb LED作为光源,具有显色指数高,光衰小,光色纯,无重影等特点;

2、绿色环保无污染,不含铅、汞等污染元素,对环境没有任何污染;

3、显色性好,对实物颜色的呈现更真切,各种光色可选,能满足不同环境的需求,消除了传统灯具色温偏高或偏低引起的压抑情绪,使视觉倍感舒适,提高了人们的工作效率;

   4、装饰效果佳,采用特殊的表面处理工艺,外观新颖,安装简单,拆卸方便。

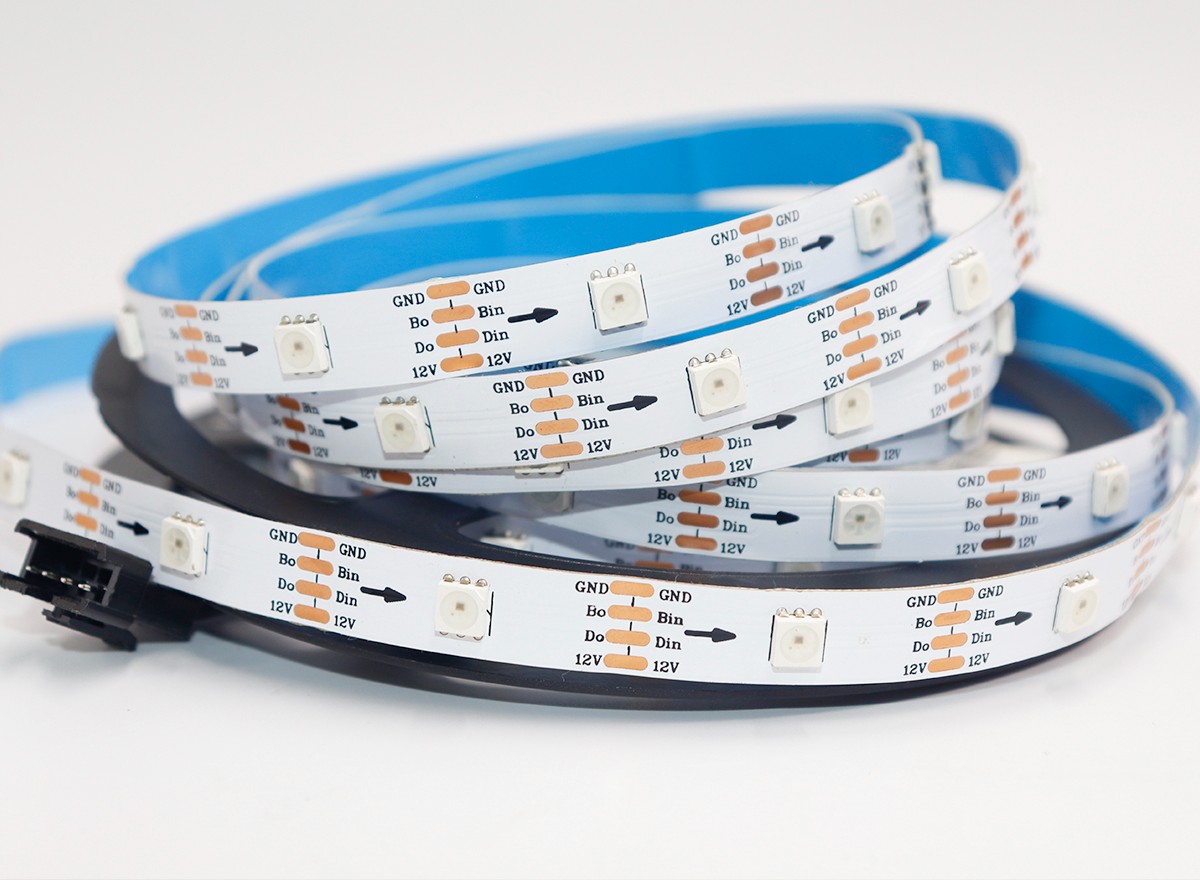

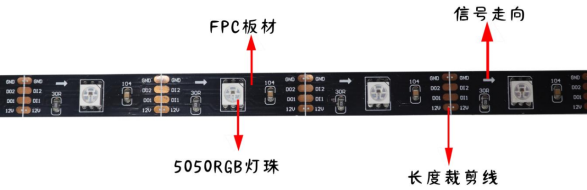

项目详情

内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图1)

产品参数

产品类型

内置5050RGB 幻彩灯条

灯带型号

RT1809-5050RGB-30D-12V

IC型号

RT1809

工作电压

DC12V

功率

7.2W/M

板宽、板厚

10MM  2盎司

显示灰度等级

256

灯珠数量

30灯/米

IC数量

30个IC/米、30个像素点/米——一拖一(1个IC带1个灯珠)

工作温度

-25°C---80°C

工作寿命

30KH

板材颜色

白板/黑板

发光颜色

全彩/通过控制器能实现任意颜色 任意效果

数据传输速率

800K/S

防水等级

裸板-不防水

滴胶-IP65

套管-IP67

灌胶-IP68

包装

5米/盘 卷盘固定 防静电袋包装

IC介绍

1、控制原理:一个IC控制1LED组成一个回路(一组),控制器通过控制IC对FPCB里面的电路进行控制,从而控制LED灯条变化不同的效果;如闪烁,追逐,跳变,顺时针跑马,逆时针跑马,单色跑马,变色跑马,单颗追逐从头到尾,流水,模拟闪电等;也可以根据客户需要,自行编写,编写出所有想要的效果。

2、环保安全:采用优质高亮SMD5050RGB灯珠,具有耗电小、产生热量小、无眩光,耐冲击等,低压直流12V供电,安全可靠性更高。

3、RT1809-6P是三通道LED驱动IC,由12V电源驱动,高精度恒流输出,内部集成有MCU数字接口、数据锁存器、LED驱动等电路。通过外围MCU控制实现该芯片的单独灰度、级联控制实现户外大屏的彩色点阵发光控制。

芯片采用单线通讯方式,采用归零码的方式发送信号。芯片在上电复位以后,接收DIN端打来的数据,接收够24bit后,DOUT端口开始转发数据,为下一个芯片提供输入数据。在转发之前,DOUT口一直拉低。此时芯片将不接收新的数据,芯片OUTR、OUTG、OUTB三个PWM输出口根据接收到的24bit数据,发出相应的不同占空比的信号,该信号周期在4ms。如果DIN端输入信号为RESET信号,芯片将接收到的数据送显示,芯片将在该信号结束后重新接收新的数据,在接收完开始的24bit数据后,通过DOUT口转发数据,芯片在没有接收到RESET码前,OUTR、OUTG、OUTB管脚原输出保持不变,当接收到80µs以上低电平RESET码后,芯片将刚才接收到的24bit PWM数据脉宽输出到OUTR、OUTG、OUTB引脚上。

芯片采用自动整形转发技术,使得该芯片的级联个数不受信号传送的限制,仅受限刷屏速度要求。例如我们设计一个1024级联,它的刷屏时间为1024X0.4X2=0.8192ms(芯片的数据延迟时间为0.4µs),不会有任何闪烁的现象。

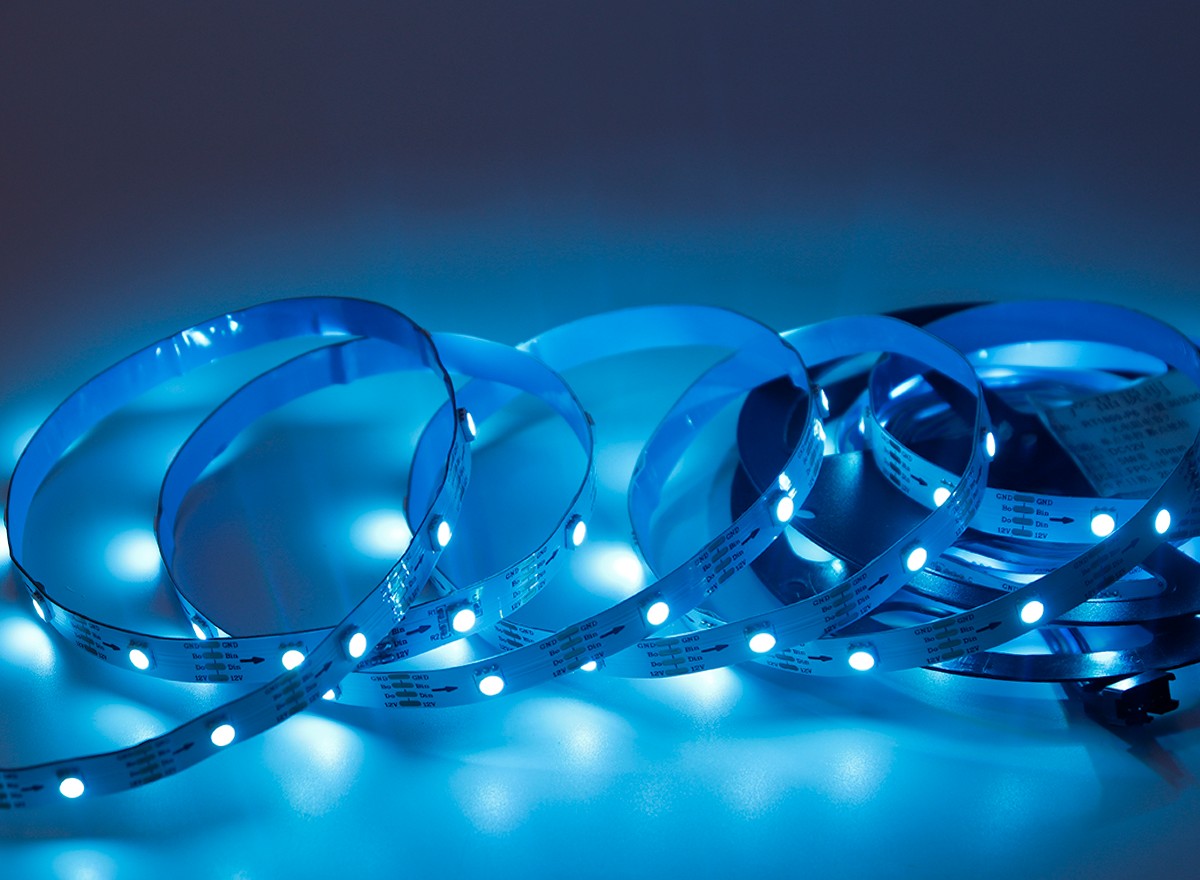

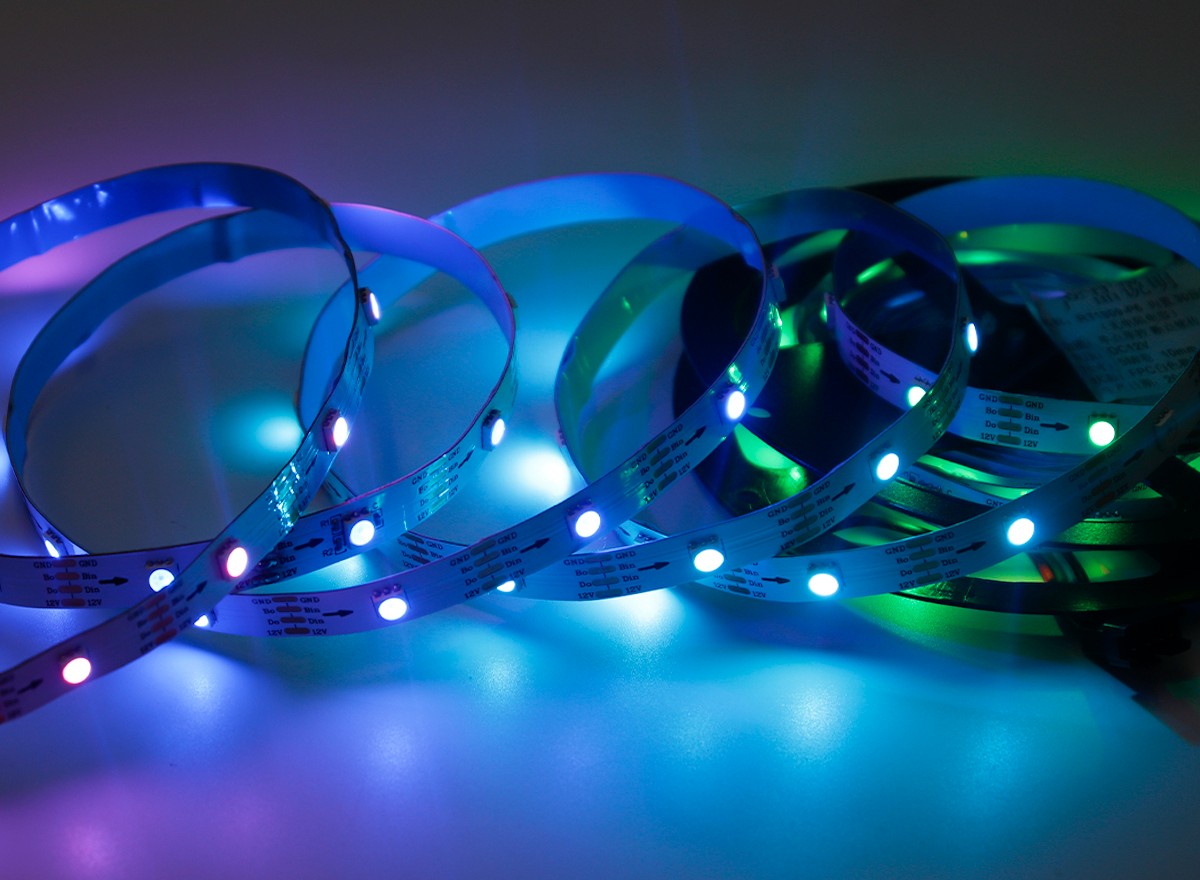

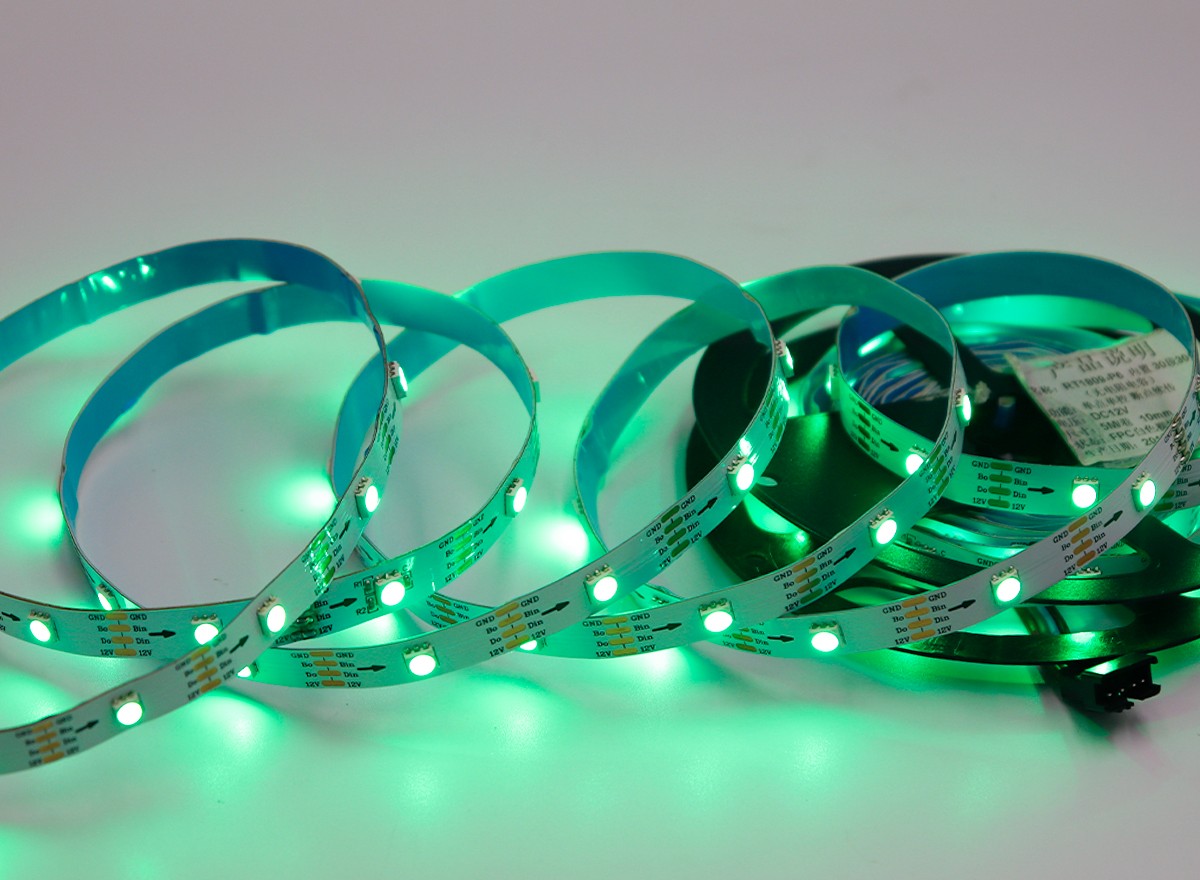

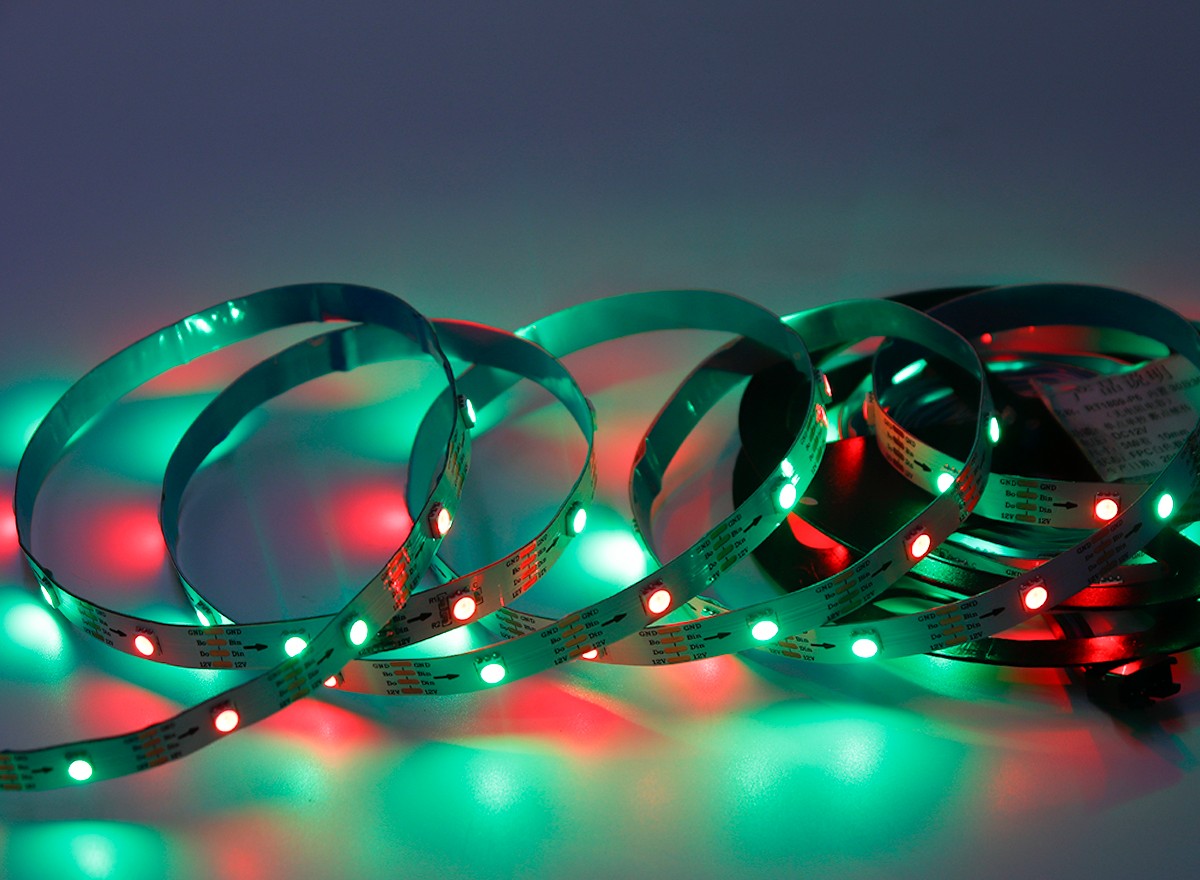

光效展示

内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图2) 内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图3)

内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图4) 内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图5)

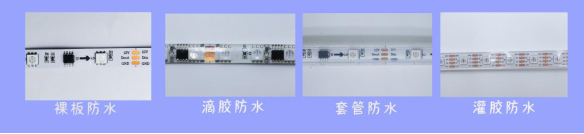

防水展示

内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图6)

产品优点及使用场合

1、采用SMD5050rgb LED作为光源,具有显色指数高,光衰小,光色纯,无重影等特点;

2、绿色环保无污染,不含铅、汞等污染元素,对环境没有任何污染;

3、显色性好,对实物颜色的呈现更真切,各种光色可选,能满足不同环境的需求,消除了传统灯具色温偏高或偏低引起的压抑情绪,使视觉倍感舒适,提高了人们的工作效率;

4、装饰效果佳,采用特殊的表面处理工艺,外观新颖,安装简单,拆卸方便,适用范围广如:

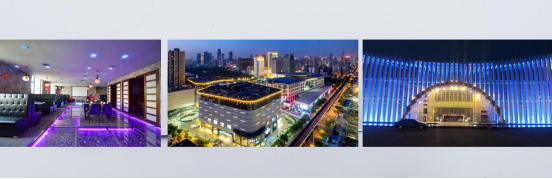

室内照明:商铺等室内商业氛围照明、汽车装饰、楼梯走廊家居装饰照明。

氛围照明:酒吧、KTV、咖啡馆灯娱乐场所

户外照明:大楼外墙、建筑小品装饰、水下照明工程

广告照明:广告字体的背光源、灯箱、发光字、发光招牌

内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图7)

光效控制与接线

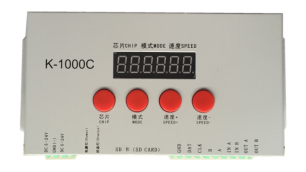

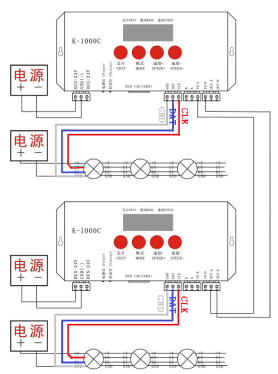

1、控制器:LED全彩灯带,要想实现切换效果,必须配备控制器控制。而每个控制器的控制距离不一样,一 般而言,简易控制器的控制距离为10到15米,遥控控制器的控制距离为15到20米,最长可以控制到30米距离。如果LED灯带的连接距离较长,而控制器 不能控制那么长的灯带,那么就需要使用控制器串联来进行分接。

内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图8)

内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图9)

2、LED灯带的剪切与接线:电源 + 控制器 + 灯条

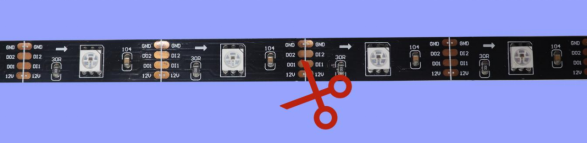

A.灯带的剪切:灯带为11剪,每组灯可裁剪口为3.33CM,每一组灯之间的焊盘处为剪刀口,可在此处剪接

内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图10)

B.接线

内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图11)

安装注意事项

1.LED灯带是静电敏感产品,应采取措施避免静电,诸如在使用过程中带静电手环或防静电手套,所有的装置、设备仪器接地线。建议对组装后的LED灯带进行测试,确认LED灯带是否收到静电的破坏,确认方可参考如下:低电流或低电压,LED不能点亮或同等条件下亮度较其他LED明显偏暗为缺陷品。

2.LED灯带供电电压为12V,过长使用(超过5米)压降上升,导致尾部供电电压不足,造成LED亮度不均匀,建议使用分控器供电。

3.LED灯带自带双面胶,粘贴前保证表面平整、干净无油。

包装展示

  内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图12)  内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图13)  内置RT1809 5050RGB 30灯 12V 单点单控断点续传(图14)

5米/盘 (可定制长度)、防潮静电袋包装,整齐装箱出货。
